กระบวนการทำงานของเครื่องขึ้นรูปพลาสติกแบบสามสถานี

มาทำความรู้จักกับเครื่องขึ้นรูปพลาสติกแบบสามสถานี TTF-700Aที่ผลิตโดย LITAI กันแบบคร่าวๆ เมื่อเปรียบเทียบกับเครื่องสูญญากาศทั่วไปรุ่นก่อนหน้า TTF-700A ถือเป็นเครื่องขึ้นรูปพลาสติกแบบอัตโนมัติเต็มรูปแบบที่รวมการโหลดแผ่น การลำเลียงแผ่น การให้ความร้อน การขึ้นรูป การตัด การซ้อน และการกรอเข้าด้วยกัน ผลิตภัณฑ์ขั้นสุดท้ายของ TTF-700A จะถูกนำไปใช้กันอย่างแพร่หลาย เช่น ภาชนะบรรจุอาหาร ถาดใส่ไข่ ถาดเพาะกล้า ถาด ฝากาแฟ เป็นต้น

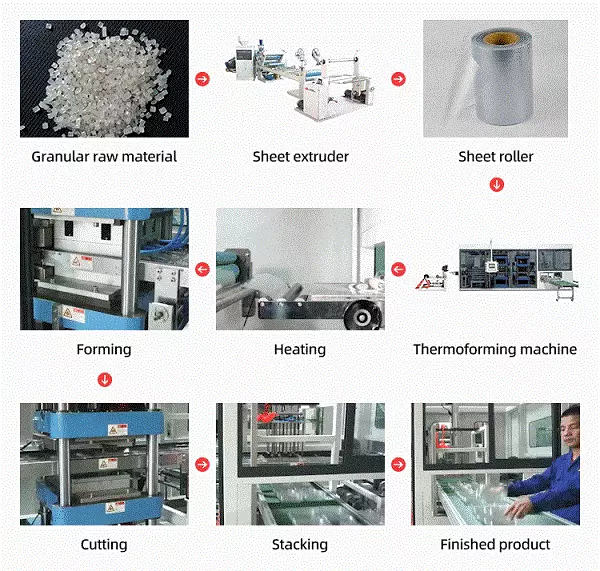

ขั้นตอนการทำงานของเครื่องขึ้นรูปพลาสติกแบบสามสถานี TTF-700A

หมายเลข 1 - เครื่องโหลดแผ่น TTF-700A

1、โหลดอัตโนมัติ ลดต้นทุนทรัพยากรบุคคล

2、การลำเลียงแผ่นเป็นไปในเชิงบวก ลดภาระของมอเตอร์เซอร์โวในการลำเลียง

3、สวิตช์ระยะใกล้ควบคุมอัจฉริยะ ช่วยป้องกันไม่ให้แผ่นกระดาษหล่นจากการลำเลียงเร็วเกินไป

4、สถานีคู่ เส้นผ่านศูนย์กลางขนาดใหญ่ ลดความถี่ในการเปลี่ยนม้วนแผ่น ปรับปรุงประสิทธิภาพการผลิต

หมายเลข 2 - ชิ้นส่วนลำเลียง TTF-700A

1. รางนำของอลูมิเนียมเต็มไปด้วยน้ำเย็นซึ่งสามารถทำความเย็นแผ่นที่ได้รับความร้อนได้อย่างมีประสิทธิภาพ ส่งผลให้การลำเลียงมีเสถียรภาพ

2、โซ่ฟันที่มีองศาเฉพาะทำให้การเจาะง่ายขึ้นมาก พร้อมด้วยวัสดุเฉพาะ 65Mn ทำให้แข็งแรงและทนทานยิ่งขึ้น

3、ความกว้างที่ปรับได้และโซ่แบบแบ่งส่วน ซึ่งเหมาะสำหรับแผ่นที่มีความกว้างในช่วงกว้าง และช่วยแก้ปัญหาแผ่นหย่อนที่เกิดจากความร้อน

4. ขับเคลื่อนด้วยมอเตอร์เซอร์โว แม่นยำและมีประสิทธิภาพ

หมายเลข 3 - ส่วนทำความร้อนของ TTF-700A

1、ใช้แผ่นทำความร้อนยี่ห้อ Elstein ของเยอรมนี ประสิทธิภาพการกันความร้อนและประสิทธิภาพการทำความร้อนที่ยอดเยี่ยม ส่งผลให้ประหยัดเวลาและพลังงาน (เพิ่มความเร็วได้มากกว่า 50% และประหยัดพลังงานได้มากกว่า 30%) จากข้อมูลนี้ การใช้พลังงานจริงอยู่ที่ประมาณ 30% ของกำลังไฟที่กำหนดไว้ ถือว่ายอดเยี่ยมและน่าทึ่งมาก

2、เตามีขนาดความยาว 4 เท่าของความกว้างของพื้นที่การขึ้นรูป ทำให้แผ่นสามารถผ่านระยะทางที่ยาวขึ้นในเวลาการทำให้เป็นพลาสติกที่แน่นอน เพื่อปรับปรุงความเร็วและผลผลิตให้ดียิ่งขึ้น

3、แบ่งด้วยเตา 2 ชั้น พร้อมแผ่นทำความร้อนที่จัดวางอย่างเหมาะสม ช่วยให้แผ่นทำความร้อนได้รับความร้อนอย่างเต็มที่และสม่ำเสมอ

4、เตาทั้งหมดแบ่งออกเป็นหน่วยควบคุมอุณหภูมิที่แยกจากกัน 44 หน่วย ความแม่นยำสามารถควบคุมได้ที่ 1 องศาเซลเซียส เพื่อให้แน่ใจว่าแผ่นของผลิตภัณฑ์แต่ละชิ้นได้รับการเคลือบพลาสติกอย่างสมบูรณ์แบบ

5、หุ้มด้วยตาข่ายเหล็กป้องกันเพื่อป้องกันไม่ให้แผ่นหล่นลงบนกระเบื้องทำความร้อนและทำให้เกิดเพลิงไหม้ ปลอดภัยและเชื่อถือได้

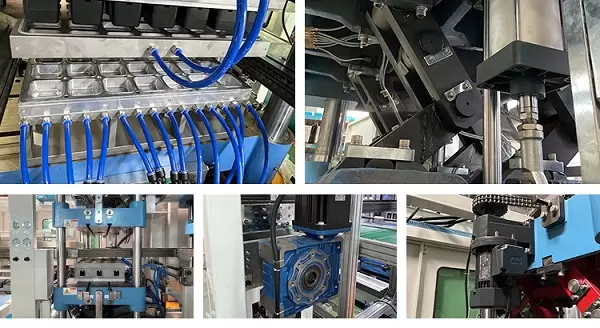

หมายเลข 4 - สถานีสร้าง TTF-700A

1、ใช้โครงสร้างเสาสี่ต้น (เหล็ก 40Cr) เพื่อรองรับและแผ่นแม่พิมพ์แบบชิ้นเดียว (เหล็ก TQ-600) สำหรับการนำทาง ซึ่งทำให้สถานีขึ้นรูปของเรามีความแข็งแกร่งและเสถียรมากขึ้น ดูดซับแรงกระแทกและทนต่อการสึกหรอ

2、เรามีกระบอกสูบบัฟเฟอร์สี่กระบอกบนสถานีการขึ้นรูป ซึ่งช่วยลดแรงกระแทกจากการหนีบ เพื่อให้มั่นใจว่าแผ่นจะเคลื่อนที่ได้อย่างราบรื่น

3、ความคลาดเคลื่อนของความขนานระหว่างแผ่นนำมีค่าน้อยกว่า 0.05 มม. และสำหรับแม่พิมพ์ น้อยกว่า 0.03 มม. ซึ่งต่ำกว่าค่าเฉลี่ยของอุตสาหกรรมมาก ดังนั้นขนาดผลิตภัณฑ์ขึ้นรูปของเราจะมีความแม่นยำมากขึ้น และส่วนล่างก็จะสมบูรณ์แบบยิ่งขึ้น

4. กลไกการเชื่อมต่อใช้บูชเหล็กที่ทนทานต่อการสึกหรอ รับน้ำหนักได้มากขึ้น หมุนได้แม่นยำยิ่งขึ้น และการแกว่งแบบสมมาตรช่วยให้เครื่องทำงานขนานกัน หลีกเลี่ยงการเสียดสีตามขวางของเสาทั้งสี่ และทำให้เครื่องมีอายุการใช้งานยาวนานขึ้น

5. กลไกช่วยเปลี่ยนแม่พิมพ์ ซึ่งติดตั้งรางเลื่อนและแถบรองรับ ช่วยให้เปลี่ยนได้รวดเร็ว ประหยัดเวลาและแรงงานมากขึ้น

6、ขับเคลื่อนด้วยมอเตอร์เซอร์โวกำลังสูง ความแม่นยำระดับสุดยอด ประสิทธิภาพสูง และเสียงรบกวนต่ำ

7. การหล่อลื่นอัจฉริยะในปริมาณและระยะเวลาที่กำหนด ช่วยให้เครื่องจักรมีอายุการใช้งานยาวนานและยั่งยืน

8、ช่องแม่พิมพ์มีน้ำหล่อเย็นอยู่ภายใน ซึ่งช่วยเร่งความเร็วในการหล่อเย็นและทำให้ถอดแม่พิมพ์ได้ง่าย

9、ทฤษฎีการทำงานเป็นการผสมผสานระหว่างแรงดันเชิงลบและแรงดันบวกพร้อมทั้งช่วยเสริมความแข็งแรงให้กับแม่พิมพ์ด้วยปลั๊กไนลอนบางชนิด ซึ่งทำให้มีสมรรถนะในการผลิตผลิตภัณฑ์ที่ทรงพลังยิ่งขึ้น

10、สถานีบนและล่างสามารถปรับได้อัตโนมัติ รวดเร็วและสะดวกยิ่งขึ้น

11、ใช้โครงสร้างล้อนอกรีต มองเห็นการทำงานได้ ง่ายต่อการบำรุงรักษา

หมายเลข 5 - สถานีเจาะกระดาษ TTF-700A

1、ใช้โครงสร้างเสาสี่ต้น (เหล็กกล้า 40Cr) เพื่อรองรับและแผ่นแม่พิมพ์แบบชิ้นเดียว (เหล็ก TQ-600) สำหรับการนำทาง ซึ่งทำให้สถานีการเจาะของเรามีความแข็งแกร่งและมั่นคงมากขึ้น ดูดซับแรงกระแทกและทนต่อการสึกหรอ

2、ใช้โครงสร้างล้อนอกรีต มองเห็นการทำงานได้ ง่ายต่อการบำรุงรักษา

3、เรามีกระบอกบัฟเฟอร์สี่กระบอกบนสถานีการเจาะ ซึ่งช่วยลดแรงกระแทกจากการหนีบ เพื่อให้มั่นใจว่าแผ่นงานจะวิ่งได้อย่างราบรื่น

4. ความคลาดเคลื่อนของความขนานระหว่างแผ่นนำร่องน้อยกว่า 0.05 มม. และสำหรับแม่พิมพ์น้อยกว่า 0.03 มม. ซึ่งต่ำกว่าค่าเฉลี่ยของอุตสาหกรรมมาก จะทำให้ตำแหน่งของรูแม่นยำขึ้นและผลิตภัณฑ์ดูดีขึ้นมาก และทำให้ใบมีดเจาะมีอายุการใช้งานยาวนานขึ้น

5. การหล่อลื่นอัจฉริยะในปริมาณและระยะเวลาที่กำหนด ช่วยให้เครื่องจักรมีอายุการใช้งานยาวนานและยั่งยืน

6. ไดรฟ์เซอร์โวกำลังสูง ทำให้มีแรงเจาะที่สูงขึ้นและผลิตภัณฑ์ที่มีคุณภาพดียิ่งขึ้นมาก

7、กลไกช่วยเปลี่ยนแม่พิมพ์ ซึ่งติดตั้งรางเลื่อนและแถบรองรับ ช่วยให้เปลี่ยนได้รวดเร็ว ประหยัดเวลาและแรงงานมากขึ้น

8. กลไกการเชื่อมต่อใช้บูชเหล็กที่ทนทานต่อการสึกหรอ รับน้ำหนักได้มากขึ้น หมุนได้แม่นยำยิ่งขึ้น และการแกว่งแบบสมมาตรช่วยให้เครื่องทำงานขนานกัน หลีกเลี่ยงการเสียดสีตามขวางของเสาทั้งสี่ และทำให้เครื่องมีอายุการใช้งานยาวนานขึ้น

9、ไม่เพียงแต่สามารถปรับเวิร์กสเตชันขึ้นและลงโดยอัตโนมัติได้ แต่ยังสามารถปรับระหว่างเวิร์กสเตชันที่มีฟังก์ชั่นป้องกันการชนกันได้ ทั้งสองอย่างนี้ทำให้ระบบเวิร์กสเตชันทั้งหมดสะดวก รวดเร็ว และปลอดภัยมากยิ่งขึ้น

10. ใบมีดเจาะแยกต่างหาก เปลี่ยนได้ง่าย ราคาไม่แพง

หมายเลข 6 - สถานีตัด TTF-700A

1、ใช้โครงสร้างเสาสี่ต้น (เหล็ก 40Cr) เพื่อรองรับและแผ่นแม่พิมพ์แบบชิ้นเดียว (เหล็ก TQ-600) สำหรับการนำทาง ซึ่งทำให้สถานีขึ้นรูปของเรามีความแข็งแกร่งและเสถียรมากขึ้น ดูดซับแรงกระแทกและทนต่อการสึกหรอ

2、ความคลาดเคลื่อนของความขนานระหว่างแผ่นนำทางมีค่าน้อยกว่า 0.05 มม. และสำหรับแม่พิมพ์ น้อยกว่า 0.03 มม. ซึ่งต่ำกว่าค่าเฉลี่ยของอุตสาหกรรมมาก ทำให้ผลิตภัณฑ์มีการตัดที่แม่นยำและสมบูรณ์แบบมากขึ้น

3、ไม่เพียงแต่สามารถปรับเวิร์กสเตชันขึ้นและลงโดยอัตโนมัติได้ แต่ยังสามารถปรับระหว่างเวิร์กสเตชันที่มีฟังก์ชั่นป้องกันการชนกันได้ ทั้งสองอย่างนี้ทำให้ระบบเวิร์กสเตชันทั้งหมดสะดวก รวดเร็ว และปลอดภัยมากยิ่งขึ้น

4、ใบมีดแม่พิมพ์ได้รับความร้อนจากแผ่นนำความร้อน ซึ่งทำให้ตัดผลิตภัณฑ์ได้ง่ายขึ้น และขอบก็สมบูรณ์แบบมากขึ้น

5、ฟังก์ชันสัญญาณเตือนความร้อนสูงเกินไป (90°C) บนแผ่นนำความร้อน ซึ่งมีความปลอดภัยและเชื่อถือได้

6. มอเตอร์เซอร์โวกำลังสูง มีแรงตัดที่ทรงพลัง ทำให้เส้นตัดสามารถยาวได้ถึง 12 เมตร เพื่อให้การตัดมีความสมบูรณ์แบบ

7、ใบมีดที่เคลื่อนย้ายได้มีฟังก์ชั่นนำทางตำแหน่งซึ่งทำให้การตัดผลิตภัณฑ์แม่นยำยิ่งขึ้น

8. ระบบหล่อลื่นอัจฉริยะสามารถหล่อลื่นได้ในปริมาณและระยะเวลาที่กำหนด ซึ่งทำให้เครื่องจักรมีอายุการใช้งานยาวนานและยั่งยืน

9、กลไกช่วยเปลี่ยนแม่พิมพ์ ซึ่งติดตั้งรางเลื่อนและแถบรองรับ ช่วยให้เปลี่ยนได้รวดเร็ว ประหยัดเวลาและแรงงานมากขึ้น

10、เรามีกระบอกสูบบัฟเฟอร์สี่ชุดบนสถานีการเจาะ ซึ่งช่วยลดแรงกระแทกจากการหนีบ เพื่อให้มั่นใจว่าแผ่นงานจะวิ่งได้อย่างราบรื่น

11、ใช้โครงสร้างล้อนอกรีต มองเห็นการทำงานได้ ง่ายต่อการบำรุงรักษา

12、กลไกการเชื่อมต่อใช้บูชเหล็กที่ทนทานต่อการสึกหรอ รับน้ำหนักได้มากขึ้น หมุนได้แม่นยำยิ่งขึ้น และการแกว่งที่สมมาตรช่วยให้เครื่องทำงานขนานกัน หลีกเลี่ยงการเสียดสีตามขวางของเสาทั้งสี่ และทำให้เครื่องมีอายุการใช้งานยาวนานขึ้น

หมายเลข 7 - สถานีซ้อนของ TTF-700A

1、ใช้การวางซ้อนแบบกดลง ซึ่งประหยัดต้นทุนเพื่อตอบสนองความต้องการของผลิตภัณฑ์ส่วนใหญ่

2、การซ้อนถูกขับเคลื่อนด้วยมอเตอร์เซอร์โว ทำให้มีความแม่นยำและมีประสิทธิภาพมากขึ้น

3、มาพร้อมกับสายพานลำเลียงแบบถอดและเปลี่ยนได้ มีประสิทธิภาพและสะดวกสบาย

4. อุปกรณ์แท่งดูดแบบเปลี่ยนได้ เพื่อตอบสนองความต้องการของผลิตภัณฑ์ที่แตกต่างกัน

5、ติดตั้งอุปกรณ์เก็บเสียงหลายตัวเพื่อลดเสียงซ้อนกัน

6、แกนดูดอลูมิเนียม น้ำหนักเบาและทนทาน

พีแอลซี

1. อินเทอร์เฟซแบบโต้ตอบที่เป็นมิตร ใช้งานง่าย

2、หน่วยความจำขนาดใหญ่ เพื่อตอบสนองความต้องการในการจัดเก็บข้อมูลผลิตภัณฑ์จำนวนมาก

3、ข้อมูลผลิตภัณฑ์จะถูกเก็บและอ่านด้วยฟังก์ชั่นหลักเพียงปุ่มเดียว ใช้งานง่าย

4. หน้าจอสัมผัสแบบเคลื่อนย้ายได้ทำให้การใช้งานมีความยืดหยุ่นและสะดวกสบาย

5、การบูรณาการสูง การแสดงภาพข้อมูล การควบคุมง่าย

ผู้จำหน่ายเครื่องขึ้นรูปพลาสติกแบบ 3 สถานี TTF-700A - LITAI

บริษัท LITAI MACHINERY Co., Ltd. ก่อตั้งขึ้นในปี 2544 เป็นผู้ผลิตมืออาชีพด้านเครื่องขึ้นรูปพลาสติกแบบหลายสถานีอัตโนมัติ สายการผลิตถ้วยพลาสติก เครื่องขึ้นรูปพลาสติกแบบหลายสถานี แม่พิมพ์ เครื่องอัดรีดแผ่น PET และแผ่น PP/PS หลายชั้น เราเป็นผู้ผลิตแหล่งที่รวมการผลิต การวิจัยและพัฒนา การผลิต และการขายของอุตสาหกรรมและการค้า ยินดีต้อนรับลูกค้าใหม่และเก่าให้เข้ามาปรึกษา!
