บ้าน /

เครื่องทำถ้วยพลาสติก

เครื่องทำถ้วยพลาสติก
การผลิตและการขายของอุตสาหกรรมและการค้า
  • อุปกรณ์เสริม
    เครื่องทำความเย็น 15F
    ระบายความร้อนแม่พิมพ์ ราง และระบบไฮดรอลิกในขณะที่เครื่องจักรกำลังทำงาน

    สารทำความเย็น: R22

    พัดลมระบายความร้อน: 0.55kw*2

    ปริมาตรถังน้ำ: 150L

    กำลังไฟพิกัด: 13.6 กิโลวัตต์

    แหล่งจ่ายไฟ: 3PH-380V/50Hz

    ขนาด: กว้าง1500xกว้าง850xสูง1450มม.

    น้ำหนัก: 750กก .

  • อุปกรณ์เสริม
    ถังอากาศ 1m³
    ชิ้นส่วนเสริมของระบบอัดอากาศเพื่อรักษาแรงดันอากาศให้คงที่

    ปริมาตร: 1.0m³

    แรงดัน: 0.8Mpa

    อุณหภูมิการออกแบบ: 150℃

    ความสูงรวม: 2400มม.

    เส้นผ่านศูนย์กลางภายใน: 800มม.

    อินเทอร์เฟซวาล์วระบายความดัน: Rp 11/2

    อินเทอร์เฟซวาล์วระบายน้ำ: R 1/2

  • อุปกรณ์เสริม
    เครื่องอัดอากาศ
    ทีเค-3.6
    ให้มีอากาศเพียงพอในระหว่างการขึ้นรูป

    แรงดันใช้งาน: 0.8Mpa

    อัตราการระบายอากาศ: 3.6m³/นาที

    กำลังมอเตอร์: 3PH-380V/50Hz

    ขนาด: 1150x900x1350มม.

    แหล่งจ่ายไฟ: 3PH-380V/50Hz

    วิธีการทำความเย็น: ระบายความร้อนด้วยอากาศ

    ปริมาณน้ำมันหล่อลื่น: ประมาณ 27L

พารามิเตอร์ทางเทคนิคหลัก
แบบอย่าง
พื้นที่การขึ้นรูป 750 x 480mm 650 มม. x 320 มม.
ความลึกของการขึ้นรูป (สูงสุด) 125-180mm 125-180mm
ความหนาของแผ่น 0.3-1.8mm 0.3-1.8mm
ความเร็วในการขึ้นรูป (สูงสุด) 30 ครั้ง/นาที 25-30 ครั้ง/นาที
ความกดอากาศ 0.6-0.8mpa 0.6-0.8mpa
ปริมาณการใช้อากาศ 3.0 ลบ.ม./นาที 2.0 ลบ.ม./นาที
ปริมาณการใช้น้ำ 0.7 ลบ.ม./ชม 0.5 ลบ.ม./ชม
ความกว้างของแผ่น (สูงสุด) 760mm 650mm
แผ่นที่เหมาะสม PP, PS, HIPS, PET, PVC, PLA เป็นต้น PP, PS, HIPS, PET, PVC, PLA เป็นต้น
แหล่งจ่ายไฟ AC 380V, 50Hz, สามเฟส, สี่สาย AC 380V, 50Hz, สามเฟส, สี่สาย
พลังที่ใช้ 98Kw 69Kw
กำลังไฟพิกัด 140Kw 98Kw
ขั้นตอน ให้ความร้อน ขึ้นรูป และตัดขยะรีไซเคิลให้เป็นหนึ่งเดียว ให้ความร้อน ขึ้นรูป และตัดขยะรีไซเคิลให้เป็นหนึ่งเดียว
มิติ L8500*W2200*H3100mm L6000*W2000*H2700mm
น้ำหนัก ประมาณ 6.5T เกี่ยวกับ 5T
รุ่น
ขนาดแม่พิมพ์ (สูงสุด)
ความลึกของการขึ้นรูป (สูงสุด)
ความหนาของแผ่น
ความเร็วในการขึ้นรูป (สูงสุด)
ความกดอากาศ
ปริมาณการใช้อากาศ
ปริมาณการใช้น้ำ
ความกว้างของแผ่น (สูงสุด)
แผ่นที่เหมาะสม
แหล่งจ่ายไฟ
พลังงานความร้อน
กำลังไฟพิกัด
ขั้นตอน
มิติ
น้ำหนัก
750mm x 480mm
125-180mm
0.3-1.8mm
30 ครั้ง/นาที
0.6-0.8mpa
3.0 ลบ.ม./นาที
0.7 ลบ.ม./ชม
760mm
PP, PS, HIPS, PET, PVC, PLA เป็นต้น
AC 380V, 50Hz, สามเฟส, สี่สาย
146Kw
173Kw
ให้ความร้อน ขึ้นรูป และตัดขยะรีไซเคิลให้เป็นหนึ่งเดียว
L8500*W2200*H3200mm
ประมาณ 6.5T
750mm x 480mm
125-180mm
0.3-1.8mm
30 ครั้ง/นาที
0.6-0.8mpa
3.0 ลบ.ม./นาที
0.7 ลบ.ม./ชม
760mm
PP, PS, HIPS, PET, PVC, PLA เป็นต้น
AC 380V, 50Hz, สามเฟส, สี่สาย
146Kw
173Kw
ให้ความร้อน ขึ้นรูป และตัดขยะรีไซเคิลให้เป็นหนึ่งเดียว
L8500*W2200*H3200mm
ประมาณ 6.5T
  • ความปลอดภัยสูง
  • ความเสถียรสูง
  • เสียงรบกวนต่ำ
  • พลังงานต่ำ
    การบริโภค
  • อัตราการใช้ประโยชน์สูง
  • อัตโนมัติเต็มรูปแบบ

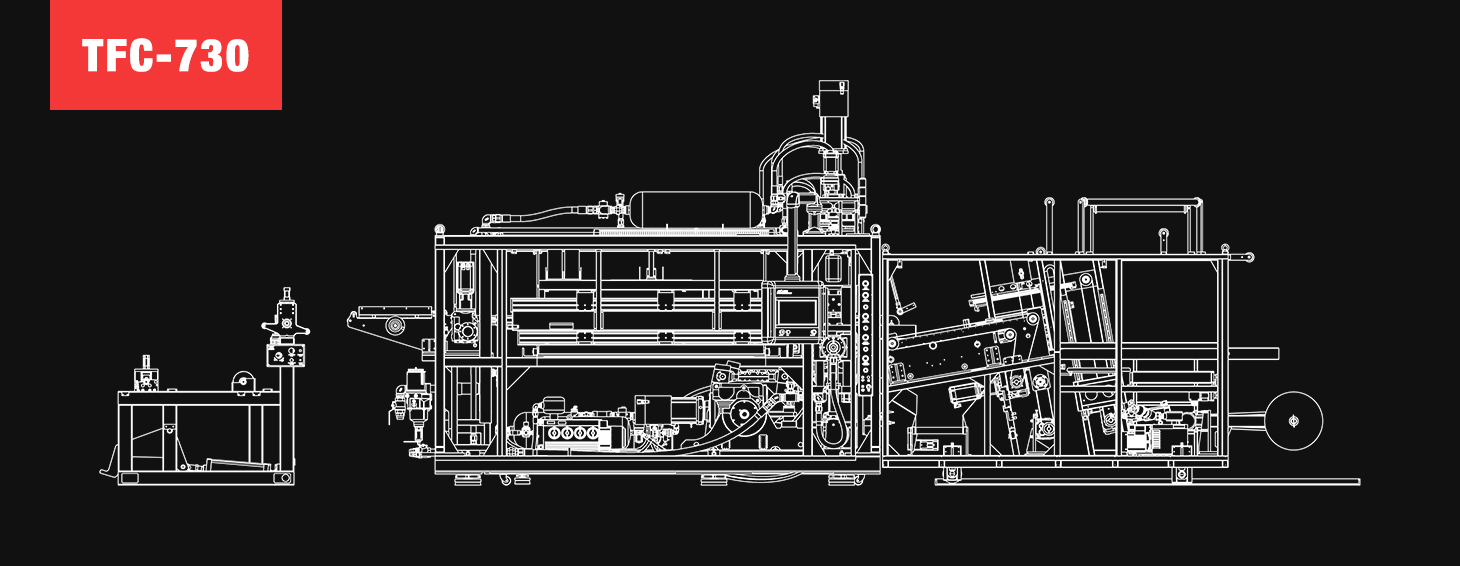

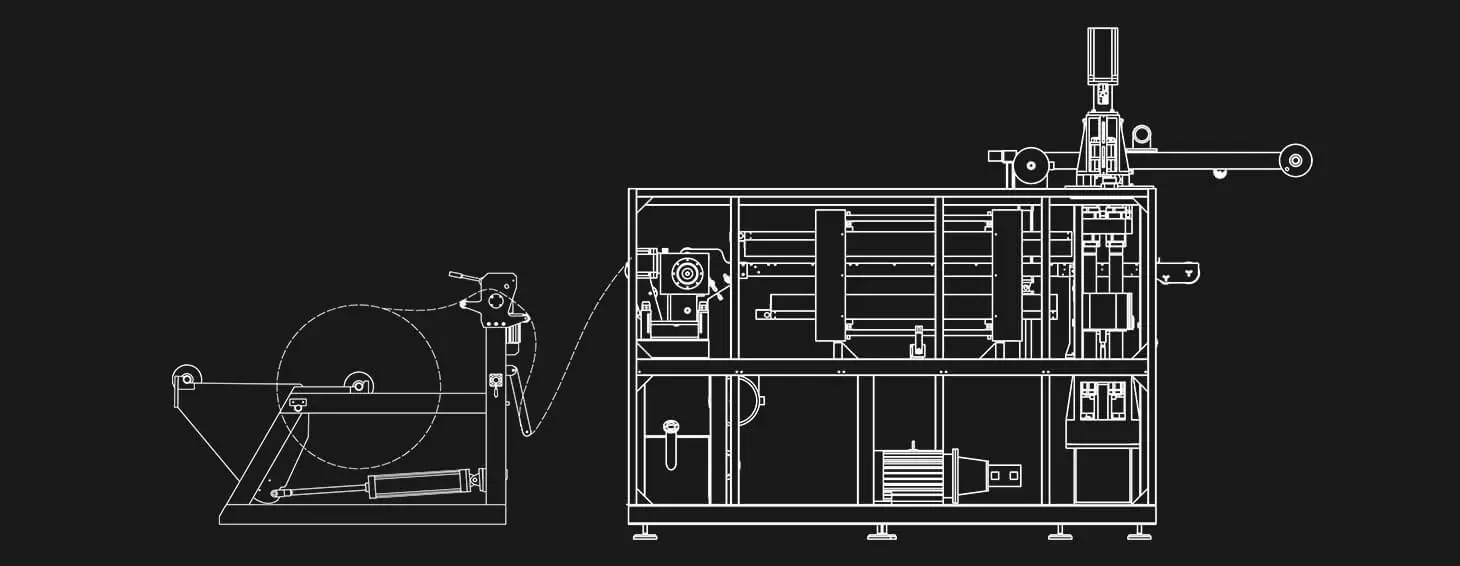

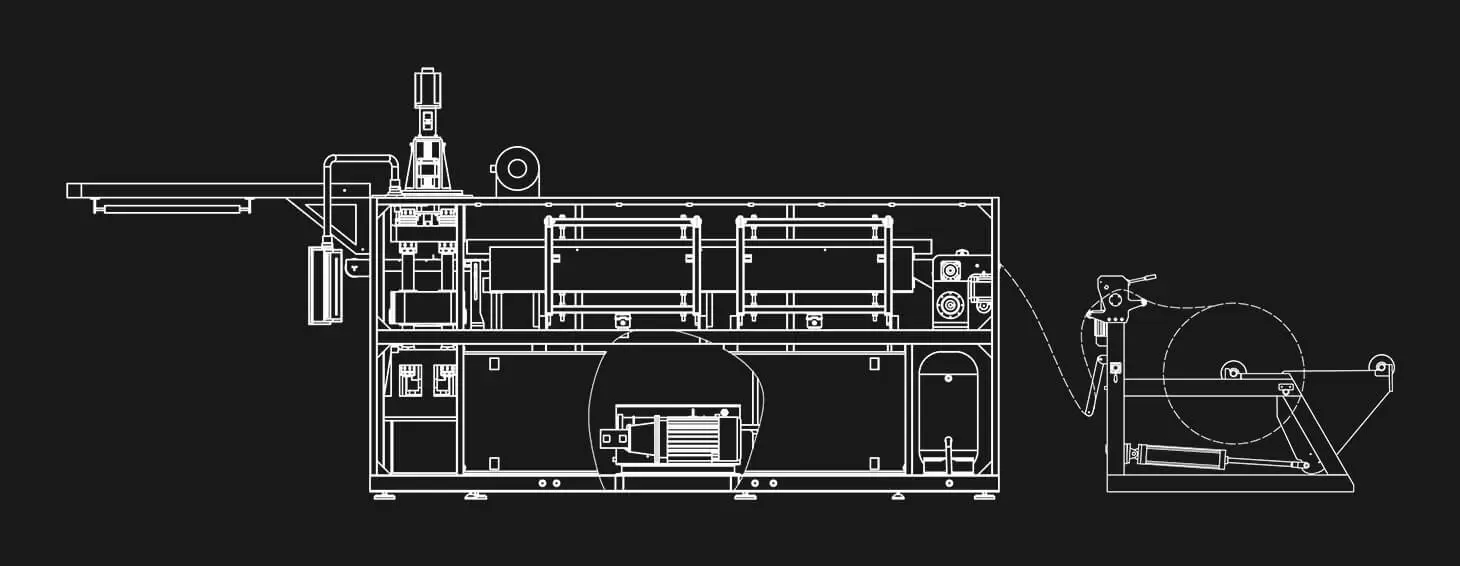

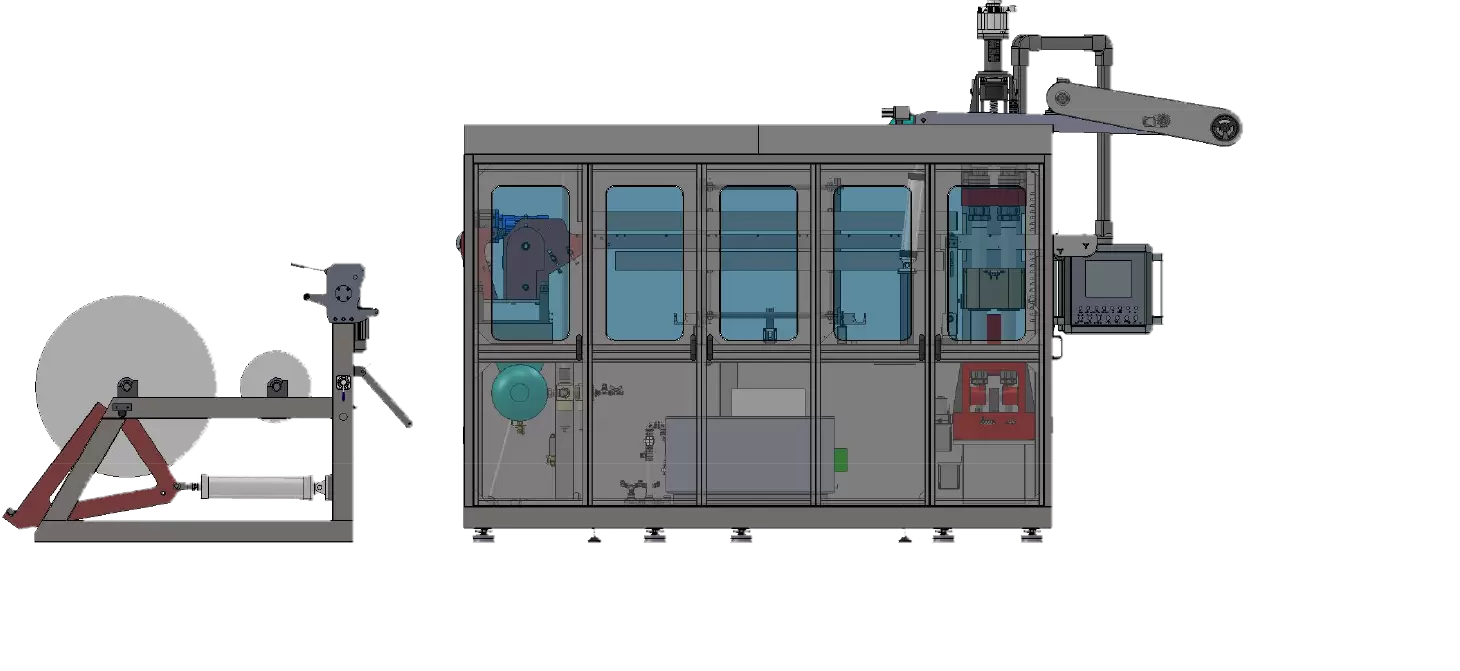

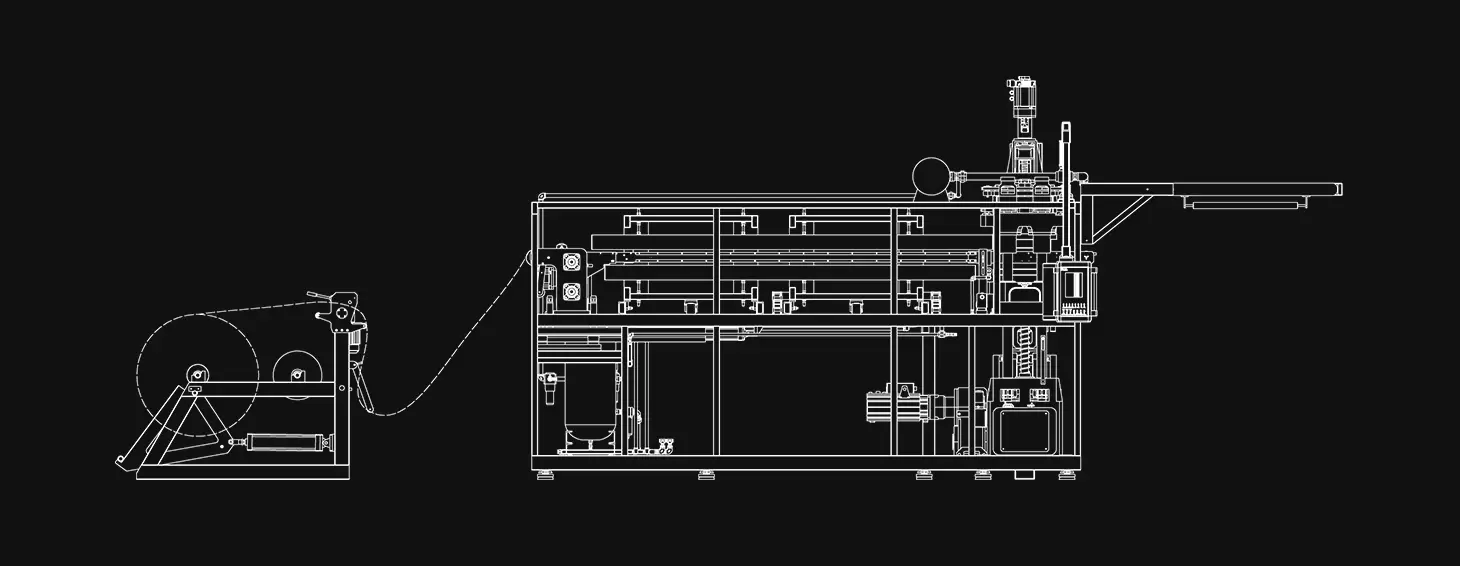

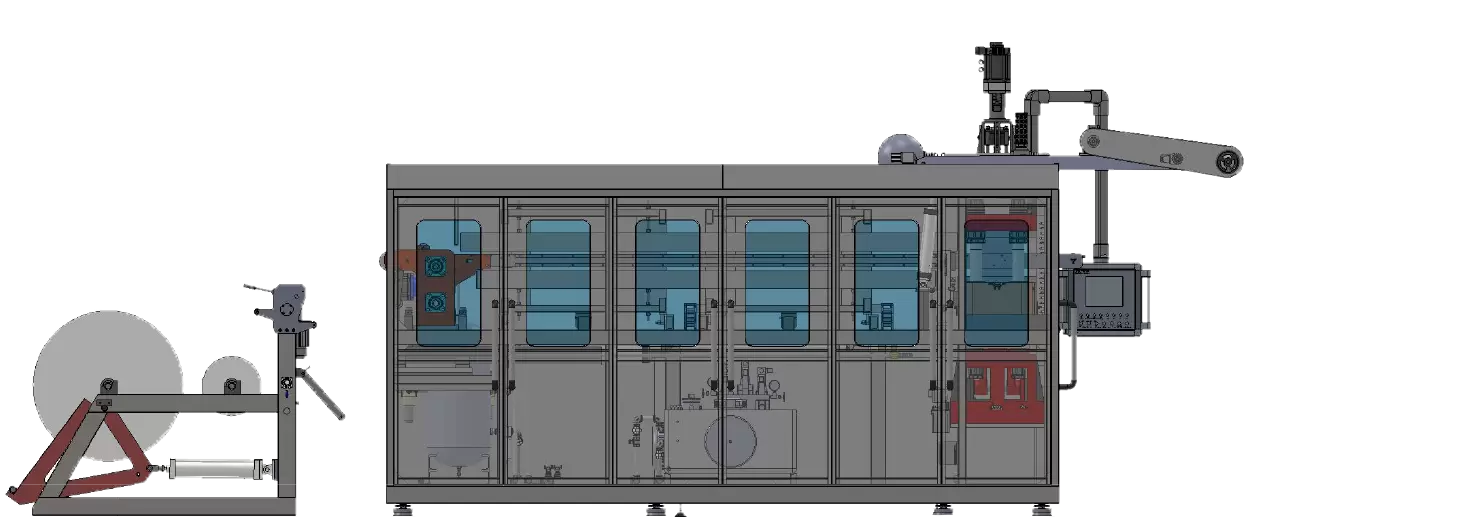

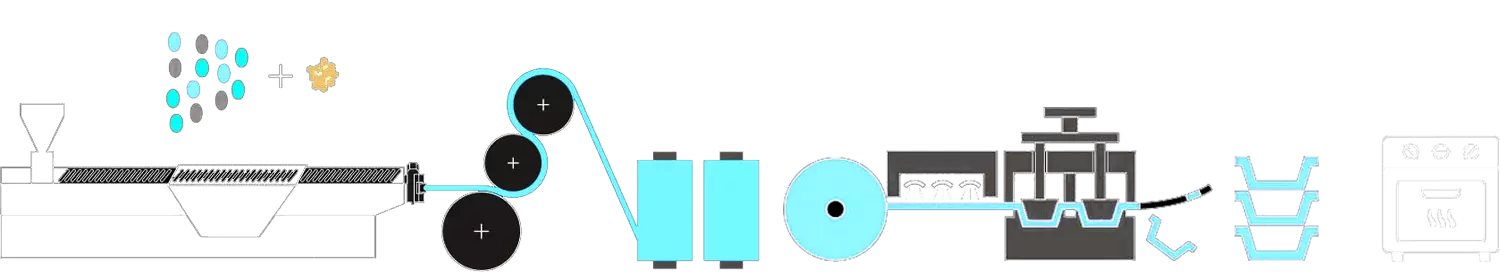

ไดอะแกรมเส้น TFC-680

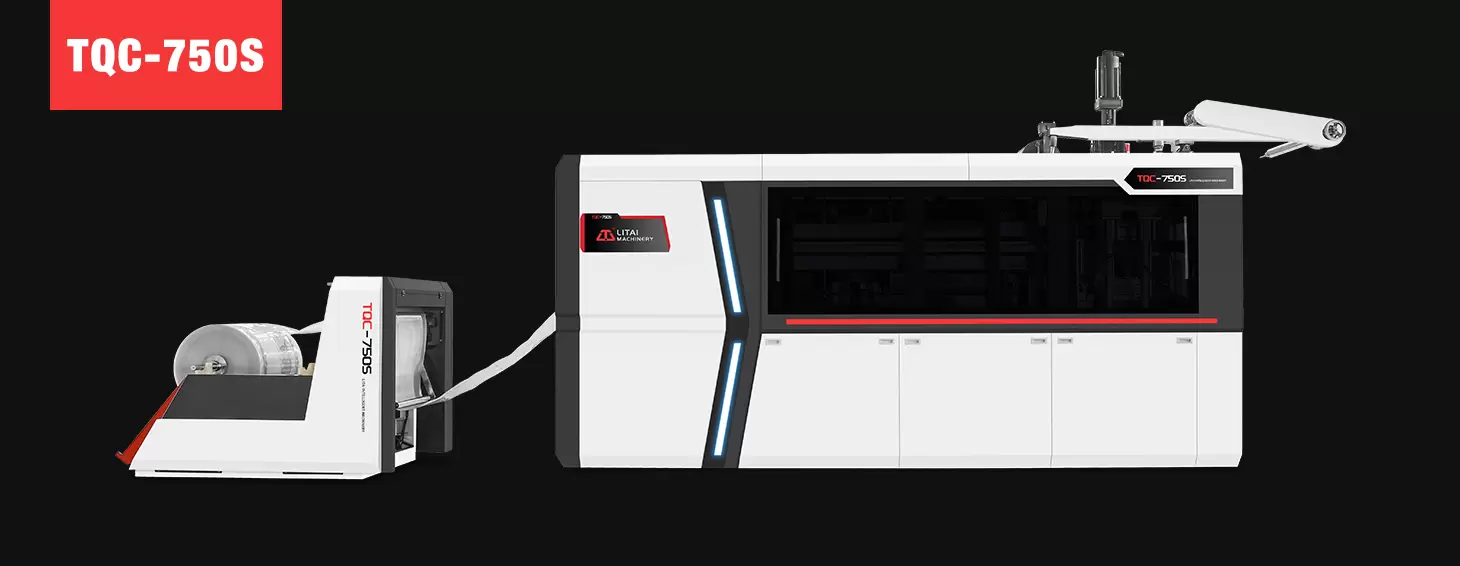

ไดอะแกรมเส้น TQC-750S

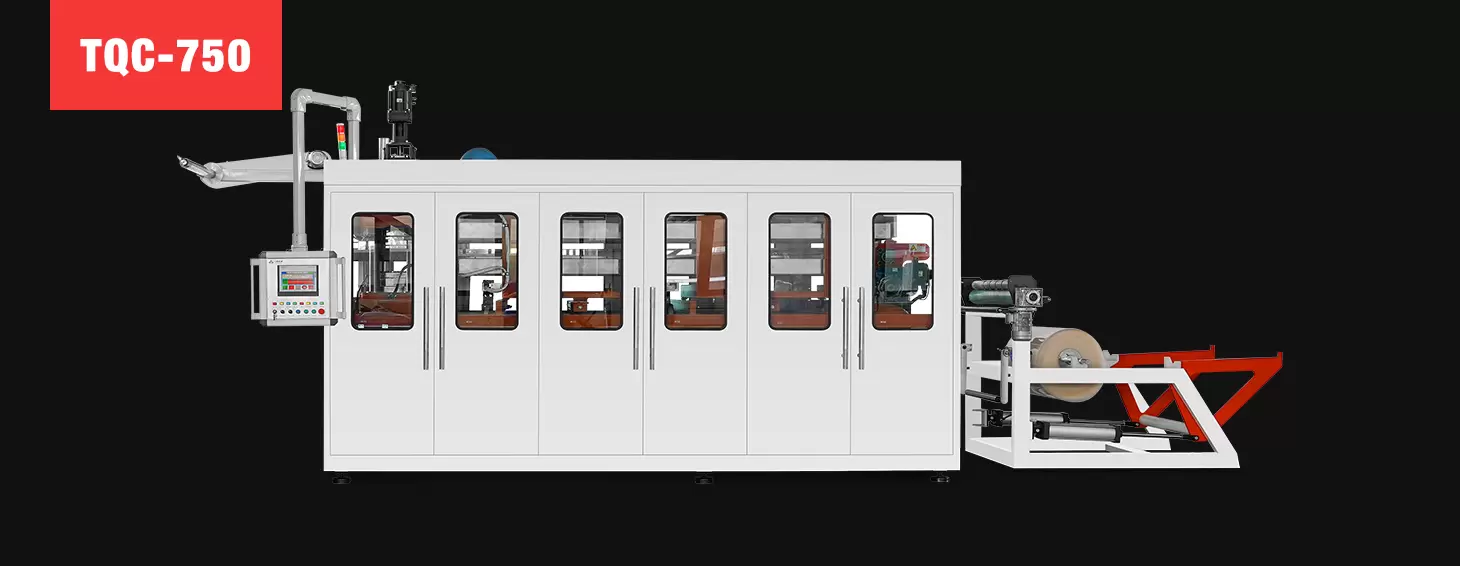

ผังเส้น TQC-750

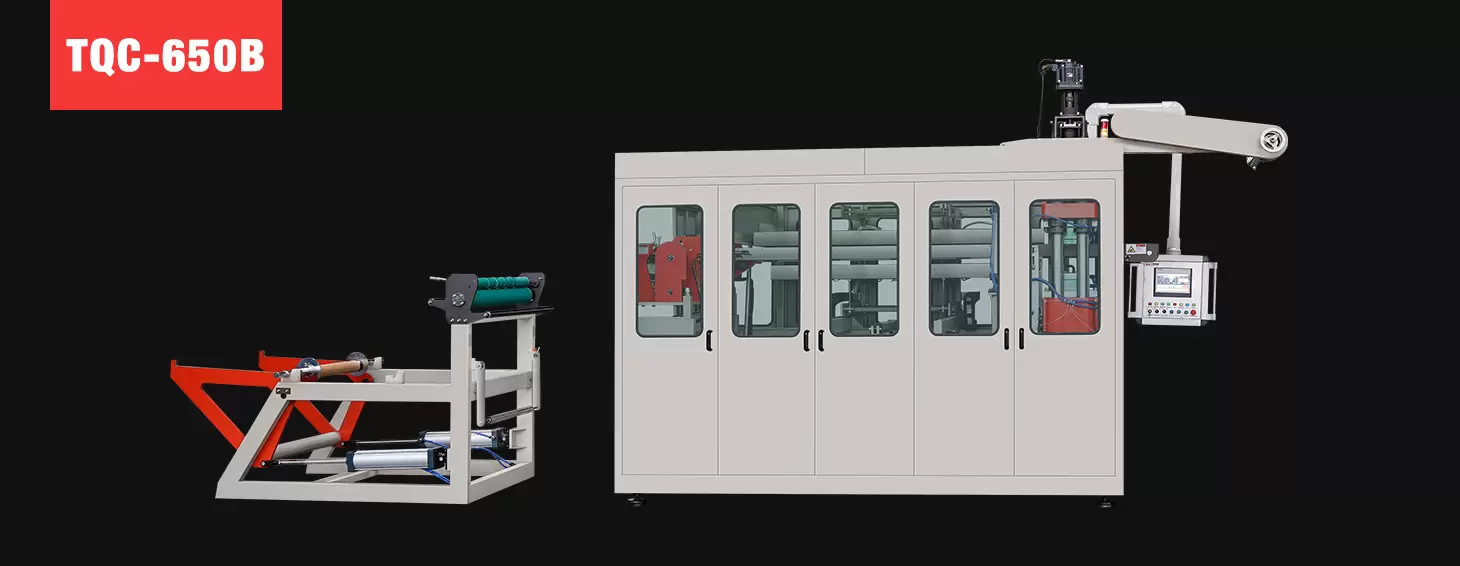

ไดอะแกรมเส้น TQC-650B
แอปพลิเคชัน

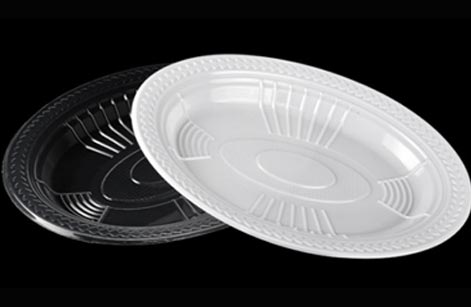

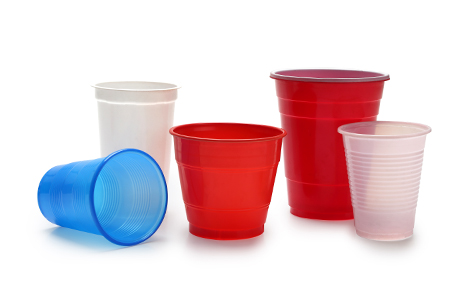

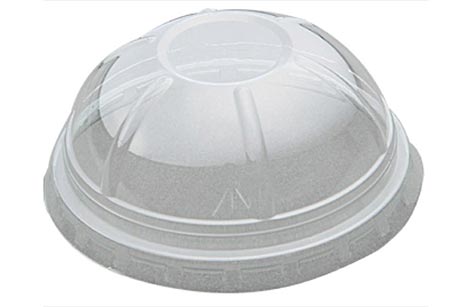

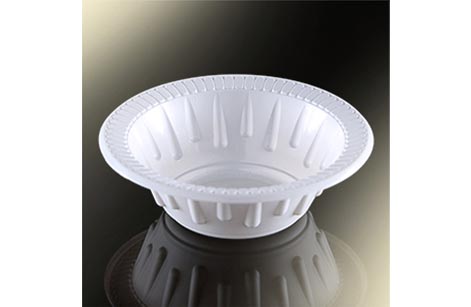

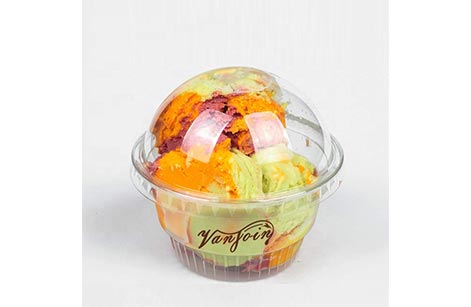

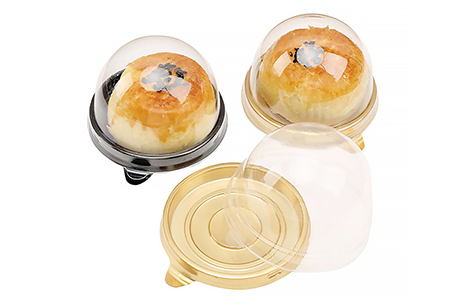

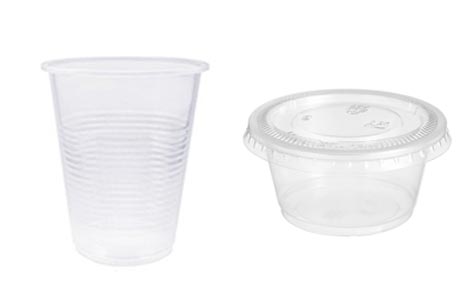

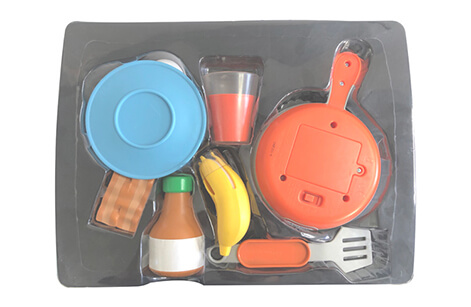

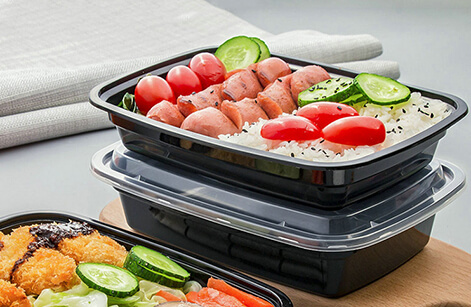

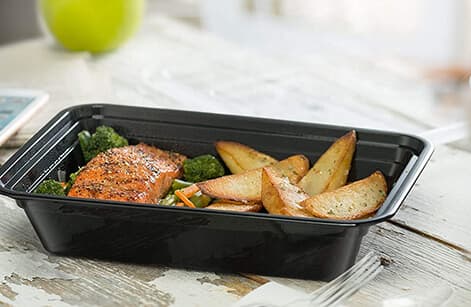

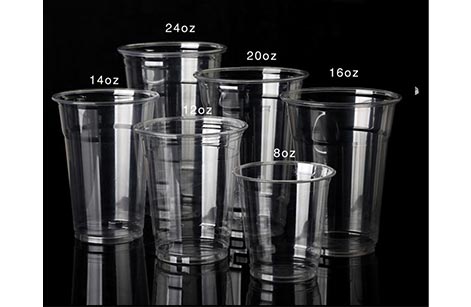

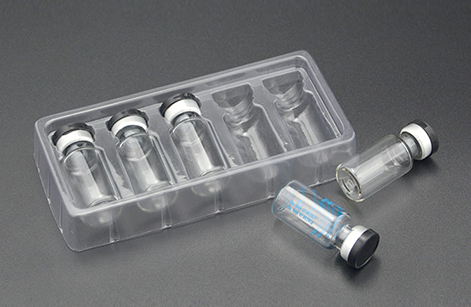

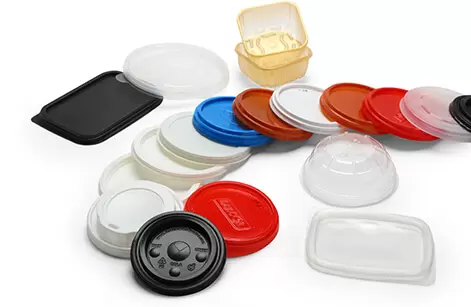

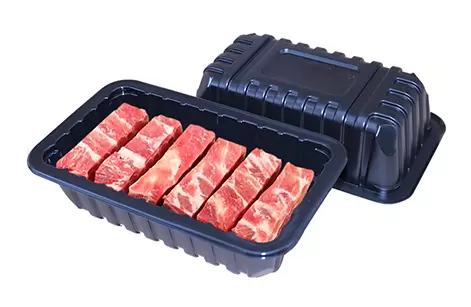

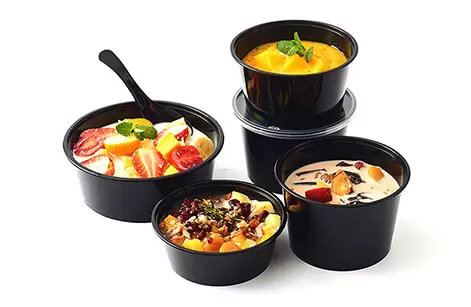

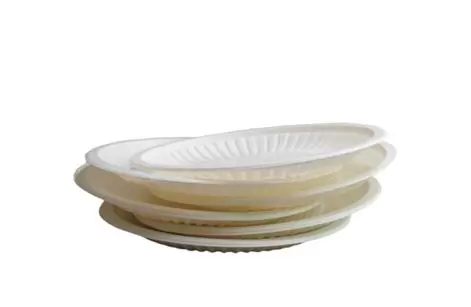

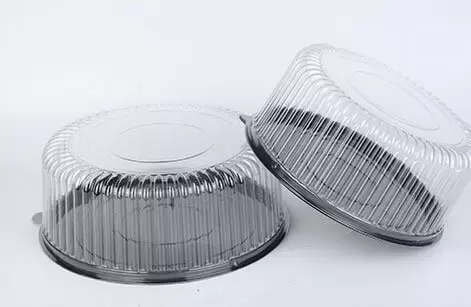

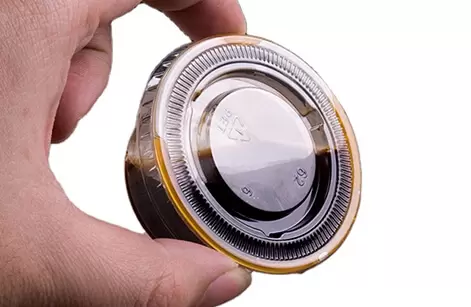

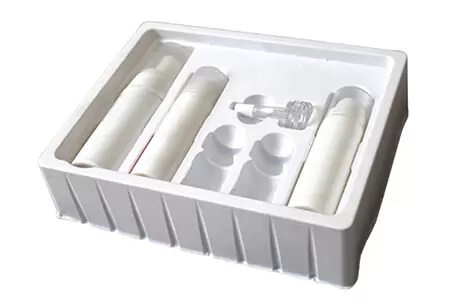

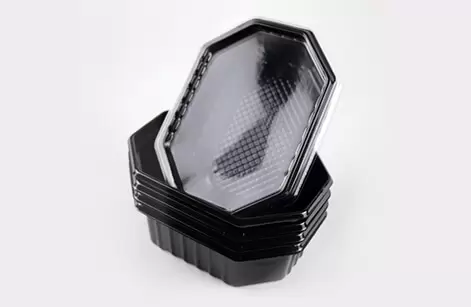

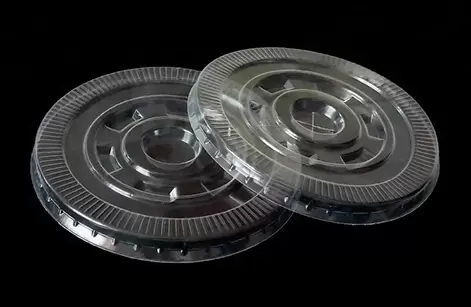

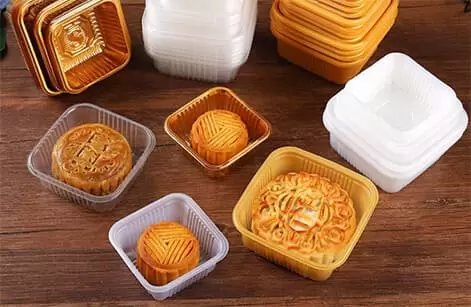

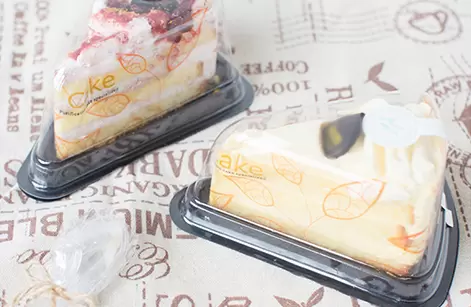

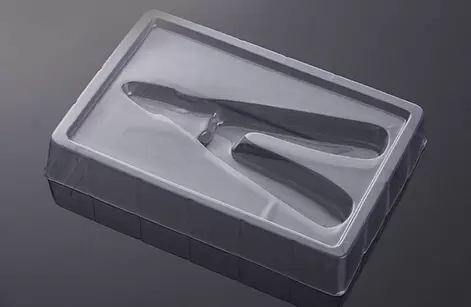

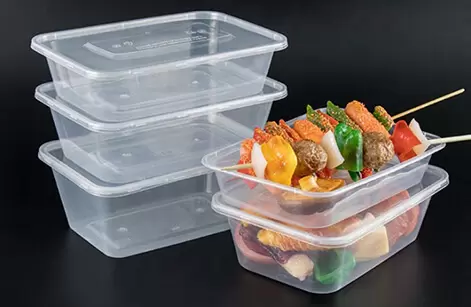

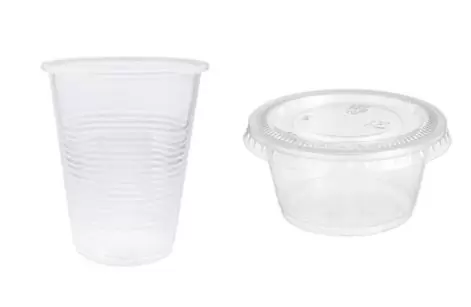

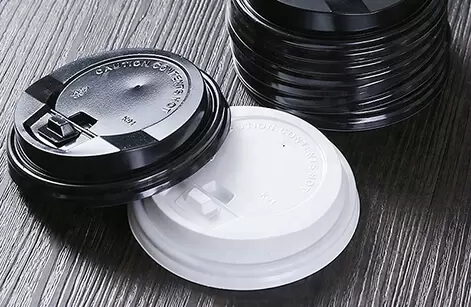

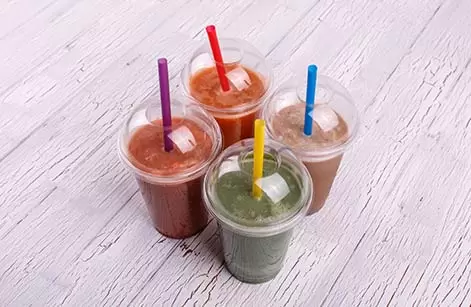

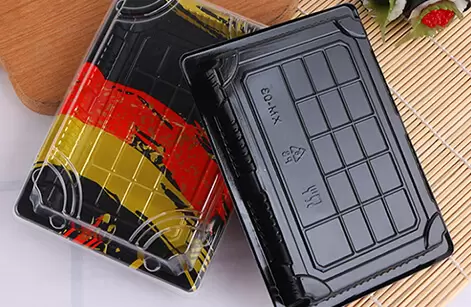

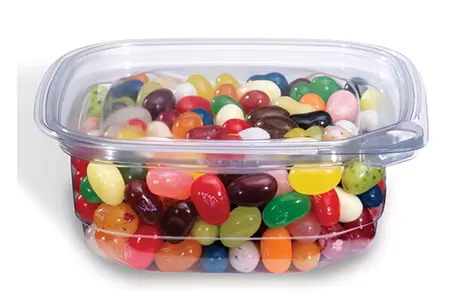

เครื่อง thermoforming ถ้วยพลาสติกเป็นผลิตภัณฑ์ที่พัฒนาล่าสุดของเรา การป้อนแผ่นและการยืดส่วนขับเคลื่อนด้วยเซอร์โวมอเตอร์ เครื่องจักรผลิตผลิตภัณฑ์ใช้แล้วทิ้ง เช่น ถ้วยพลาสติก ชาม ฝาและกล่องผ่านขั้นตอนการทำงานของการป้อนแผ่น, การทำความร้อนด้วยแผ่น, ขึ้นรูป ตัด และเป่า ใช้กันอย่างแพร่หลายและเหมาะสำหรับ ลูกค้าร้องขอ PLC สำหรับโปรแกรม ส่วนต่อประสานแบบแมนนวลสำหรับ ทำงานเสถียร เสียงเบา ประสิทธิภาพสูง

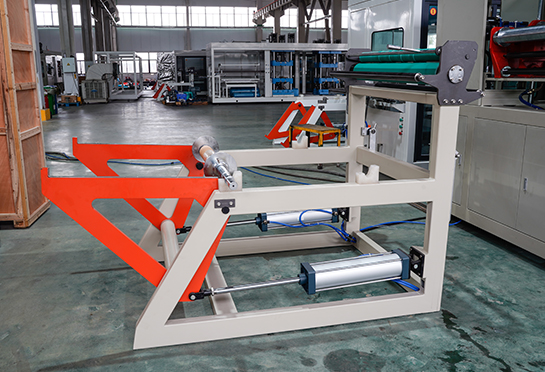

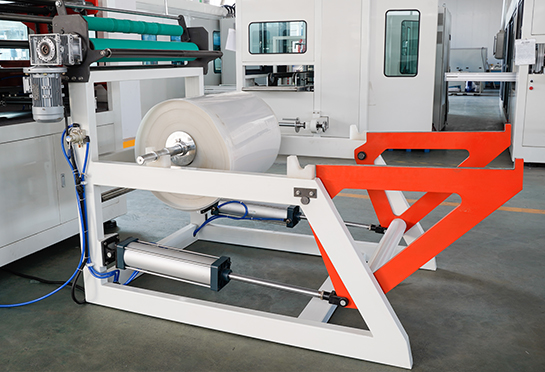

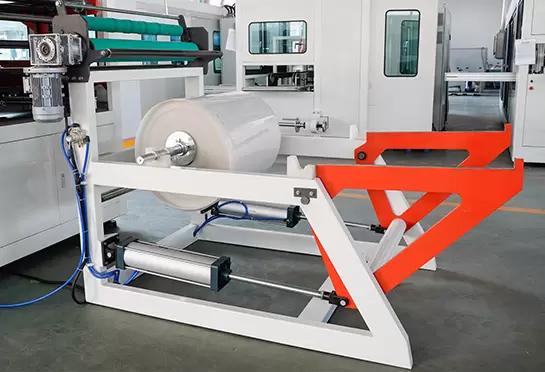

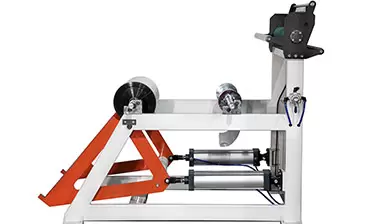

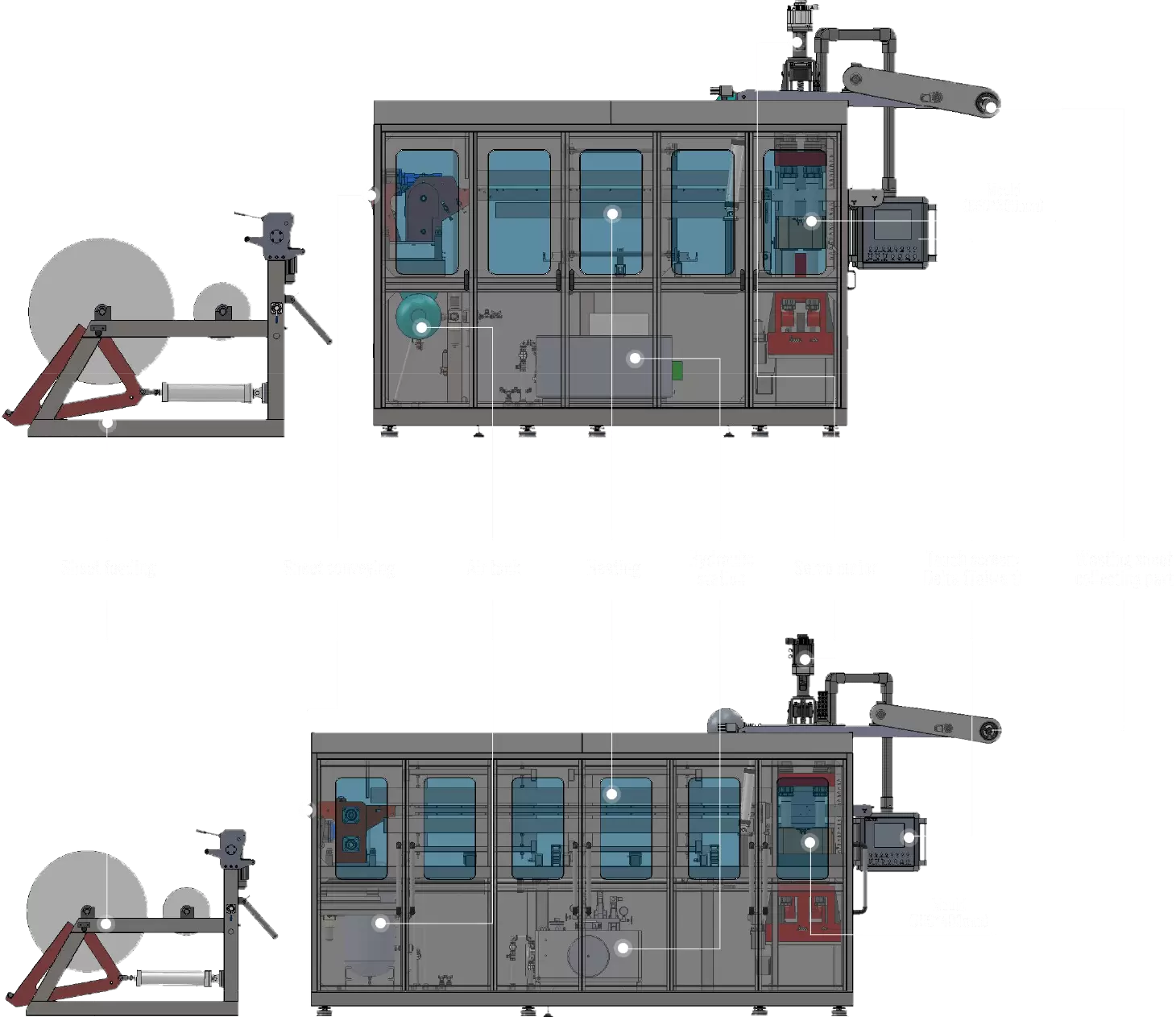

  • การป้อนกระดาษ
  • สายพานลำเลียง
  • ถังลม

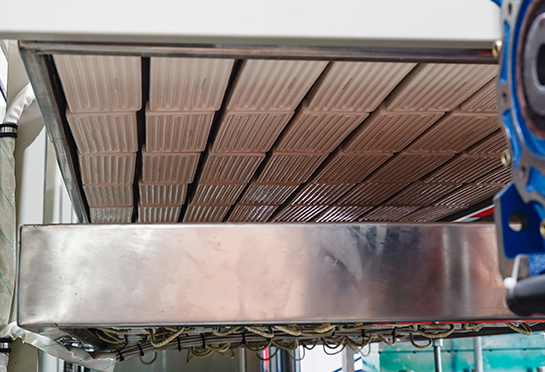

  • การทำความร้อน

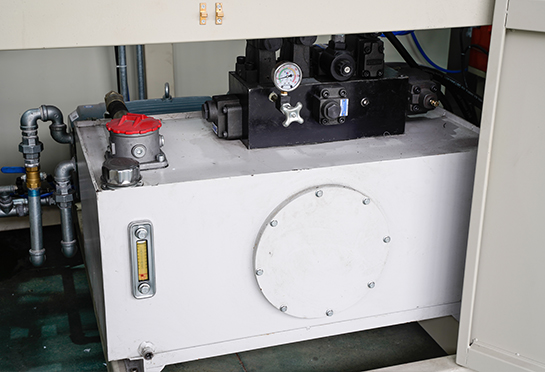

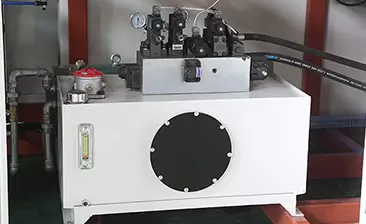

  • ไฮดรอลิก
    สถานี
  • มอเตอร์เซอร์โว

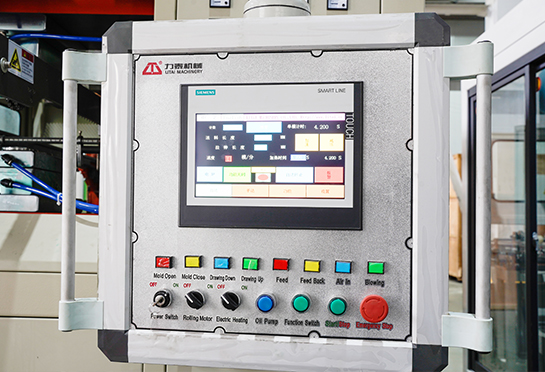

  • หน้าจอสัมผัส:
    ซีเมนส์
  • แผ่นสิ้นเปลือง
    การเก็บชิ้นส่วน

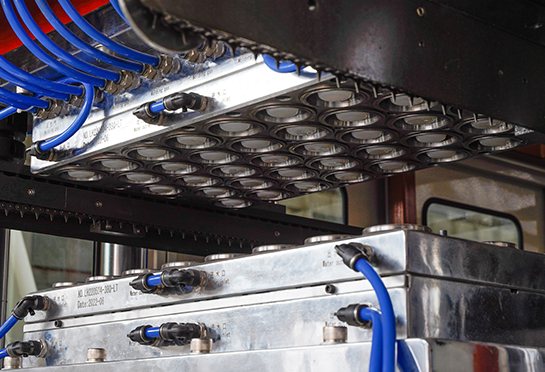

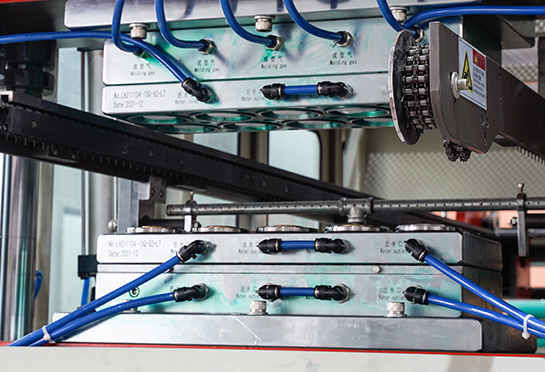

  • แม่พิมพ์
    (650*300มม.)
แม่พิมพ์
(650*300มม.)

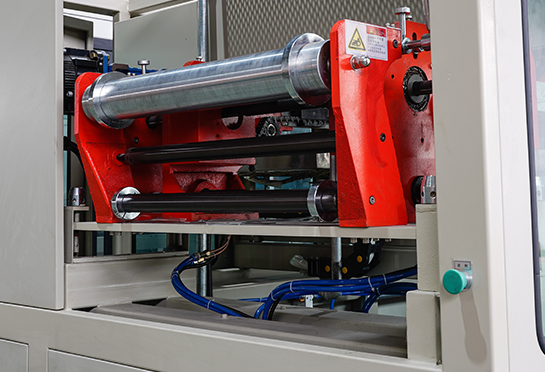

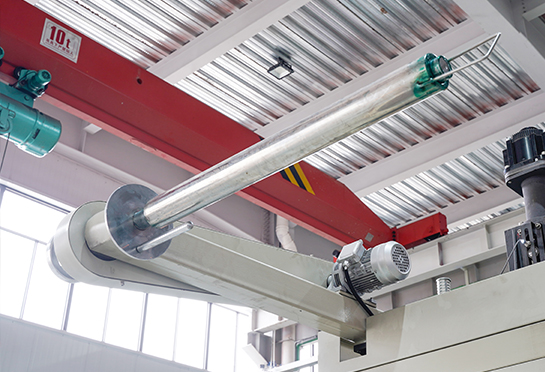

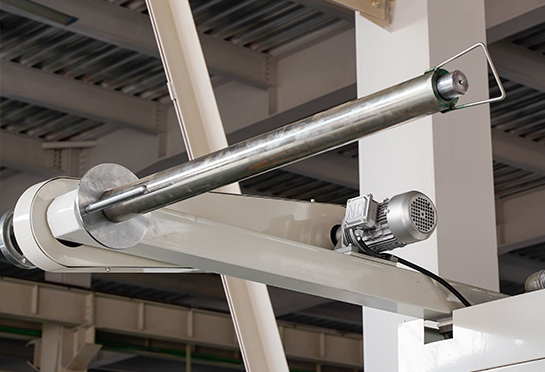

การป้อนกระดาษ
การป้อนกระดาษ
สายพานลำเลียง
สายพานลำเลียง

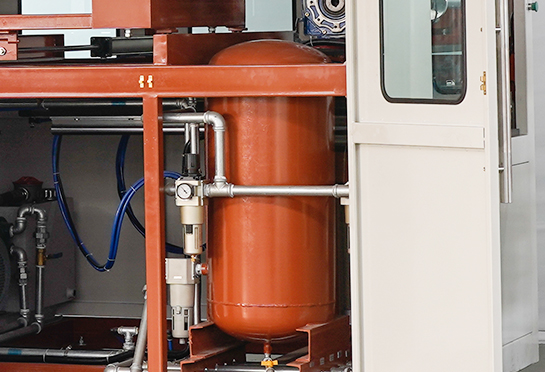

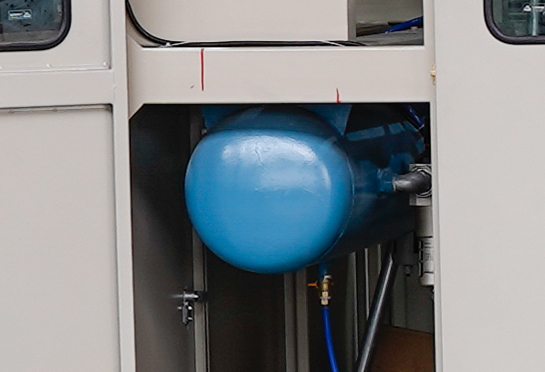

ถังลม
ถังลม
การทำความร้อน
การทำความร้อน

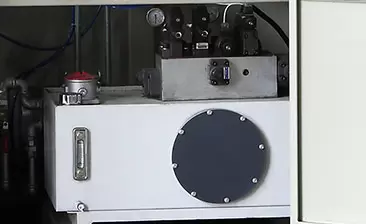

ไฮดรอลิก
สถานี
ไฮดรอลิก
สถานี
มอเตอร์เซอร์โว
มอเตอร์เซอร์โว
หน้าจอสัมผัส:
ซีเมนส์
หน้าจอสัมผัส:
ซีเมนส์
แผ่นสิ้นเปลือง
การเก็บชิ้นส่วน
แผ่นสิ้นเปลือง
การเก็บชิ้นส่วน
แม่พิมพ์
(750*480มม.)
  • การป้อนแผ่นกระดาษ
  • สายพานลำเลียง
  • ถังลม
  • การทำความร้อน
  • ไฮดรอลิก
    สถานี
  • มอเตอร์เซอร์โว
  • หน้าจอสัมผัส:
    ซีเมนส์
  • แผ่นสิ้นเปลือง
    การเก็บชิ้นส่วน
  • แม่พิมพ์
    (750*480มม.)


สรุปเครื่องจักร

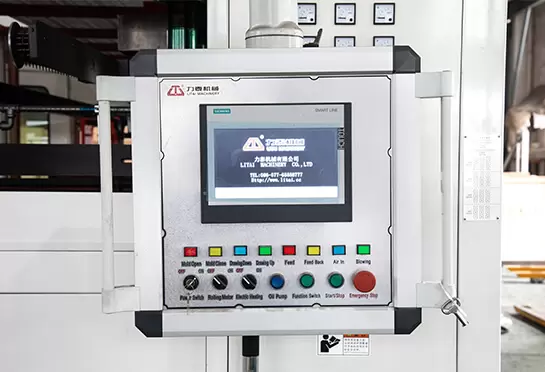

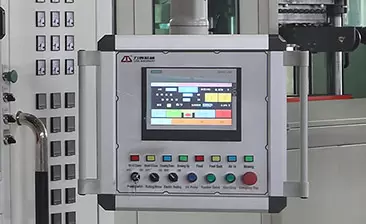

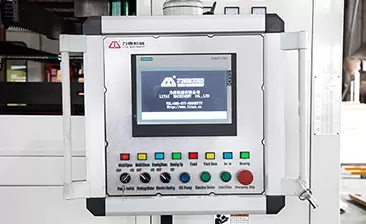

  • อินเทอร์เฟซแบบแมนนวลสำหรับอุตสาหกรรมและ PLC ของ SIEMENS (เยอรมนี) ทำให้ระบบอัตโนมัติระดับสูง การควบคุมที่แม่นยำ และการทำงานที่สะดวก ฟังก์ชันการจัดเก็บเอกสารช่วยลดความยุ่งยากในกระบวนการปฏิบัติงาน
  • สถานีทำงานขับเคลื่อนด้วยโครงสร้างหลักสี่เสาที่มั่นคง (เหล็ก GCr15 ด้านนอกชุบฮาร์ดโครม) ทนต่อการสึกหรอและยืดอายุการใช้งานของอุปกรณ์

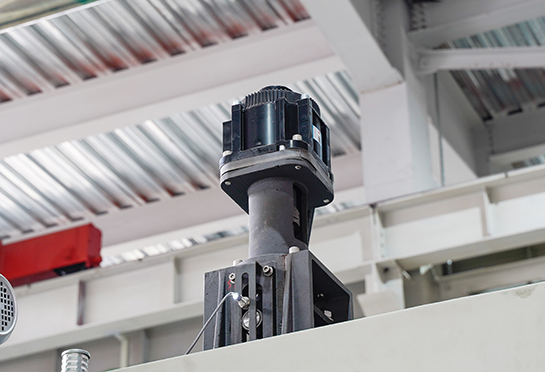

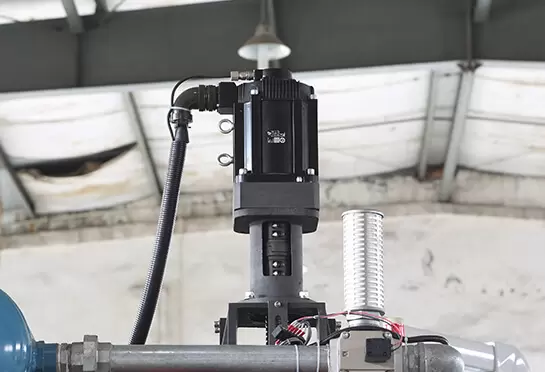

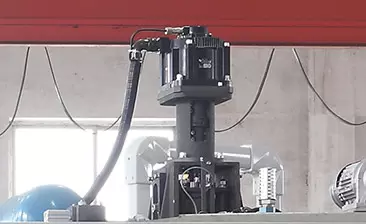

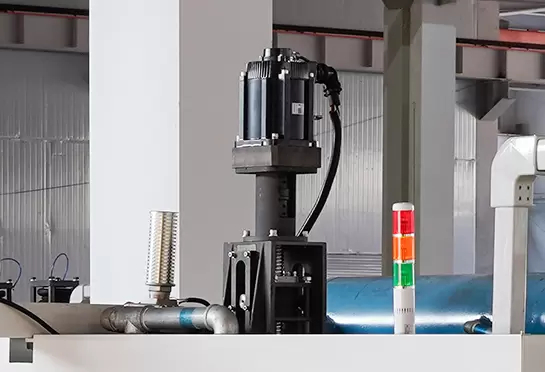

  • เซอร์โวมอเตอร์แบบยืดหดของ YASKAWA (ประเทศญี่ปุ่น) ควบคุมความเร็วของแม่พิมพ์บนและล่าง ซึ่งสามารถรักษาความแข็งแรงที่สม่ำเสมอเพื่อให้แน่ใจว่าความหนาด้านล่างของแต่ละถ้วยเท่ากัน และเซอร์

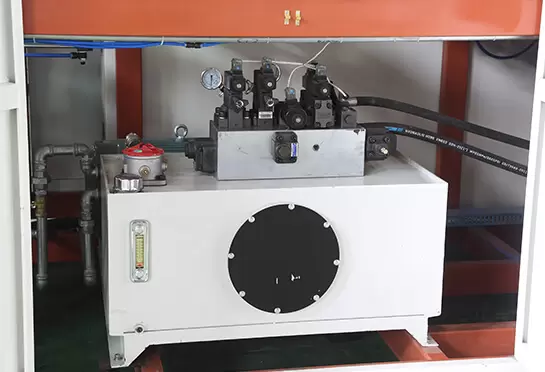

  • ระบบขับเคลื่อนด้วยไฮดรอลิกสามารถให้ความเร็วในการเคลื่อนที่เพียงพอและมีกำลังเจาะสูง

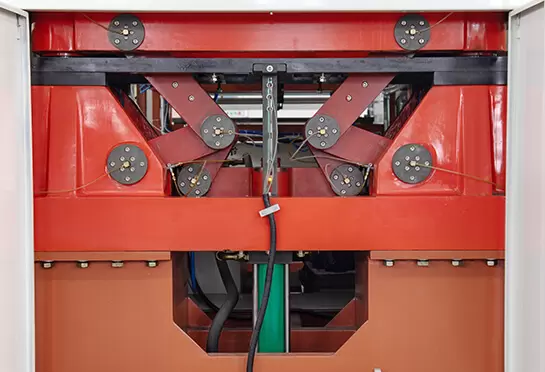

  • ชิ้นส่วนทั้งหมดขับเคลื่อนด้วยระบบไฮดรอลิกซึ่งมีความน่าเชื่อถือและมั่นคง การใช้ Proximity Switch ของ ROCKWELL (สหรัฐอเมริกา) ทำให้เกิดความแม่นยำในการวางตำแหน่งแม่พิมพ์ที่ยอดเยี่ยม

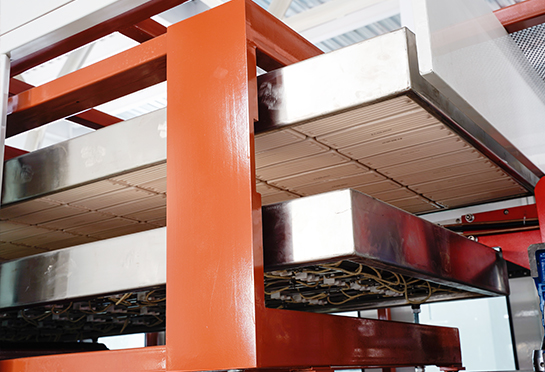

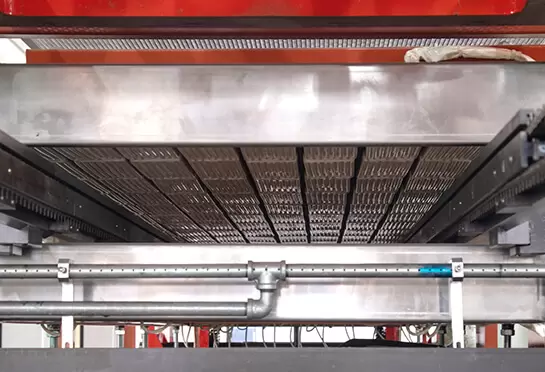

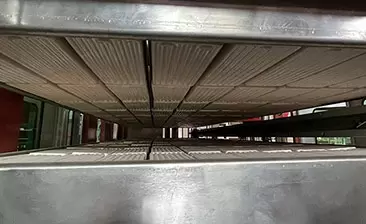

  • เครื่องทำความร้อนเพิ่มผ้าฝ้ายที่เป็นฉนวนสุญญากาศ ซึ่งแสดงอัตราการตอบสนองที่รวดเร็ว ใช้เวลาดำเนินการสั้น และประหยัดพลังงาน

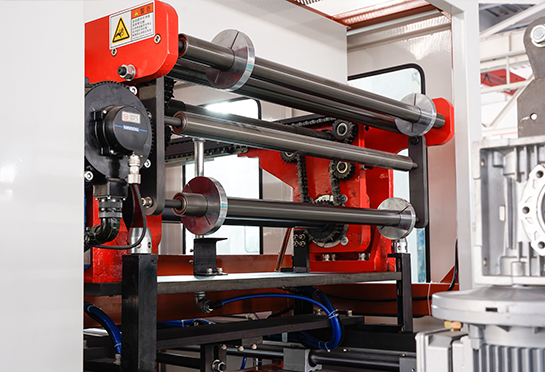

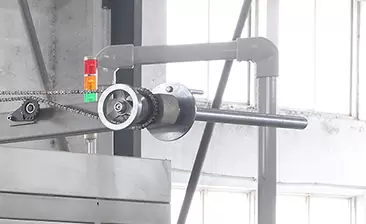

  • โซ่ชาร์ปใช้ 65#Mn ซึ่งมีความแข็งแรงสูงกว่า ทนความร้อนและความยืดหยุ่นได้ดีกว่าเหล็กกล้า 45#

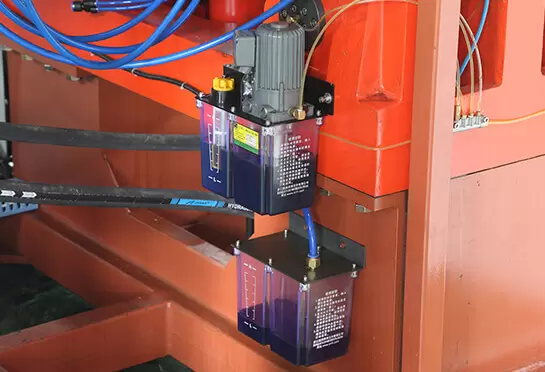

  • ปั๊มน้ำมันหล่อลื่นไฟฟ้าสามารถฉีดน้ำมันหล่อลื่นโดยอัตโนมัติอย่างสม่ำเสมอและเชิงปริมาณผ่านการควบคุมของคอมพิวเตอร์ภายใต้สภาวะการควบคุมแบบไร้คนขับซึ่งสามารถทำให้โรตารี่ได้

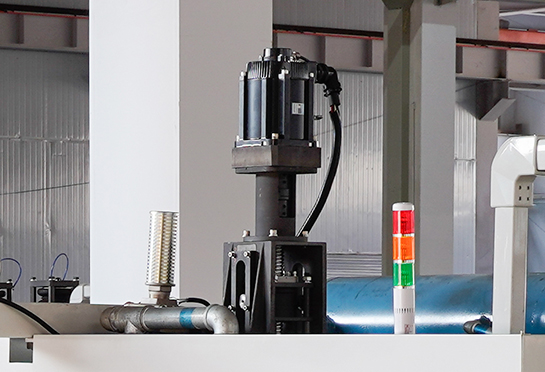

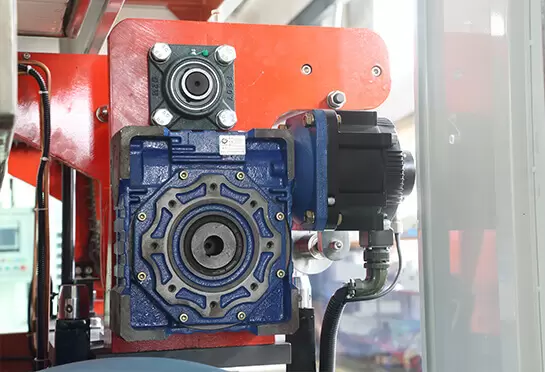

  • เซอร์โวมอเตอร์ป้อนแผ่นนำแบรนด์ YASKAWA ผลิตในญี่ปุ่น กำลังไฟ 3Kw ให้การทำงานที่มั่นคงในกระบวนการป้อนอาหาร
อินเทอร์เฟซแบบแมนนวลสำหรับอุตสาหกรรมและ PLC ของ SIEMENS (เยอรมนี) ทำให้ระบบอัตโนมัติระดับสูง การควบคุมที่แม่นยำ และการทำงานที่สะดวก ฟังก์ชันการจัดเก็บเอกสารช่วยลดความยุ่งยากในกระบวนการปฏิบัติงาน อินเทอร์เฟซแบบแมนนวลสำหรับอุตสาหกรรมและ PLC ของ SIEMENS (เยอรมนี) ทำให้ระบบอัตโนมัติระดับสูง การควบคุมที่แม่นยำ และการทำงานที่สะดวก ฟังก์ชันการจัดเก็บเอกสารช่วยลดความยุ่งยากในกระบวนการปฏิบัติงาน
สถานีทำงานขับเคลื่อนด้วยโครงสร้างหลักสี่เสาที่มั่นคง (เหล็ก GCr15 ด้านนอกชุบฮาร์ดโครม) ทนต่อการสึกหรอและยืดอายุการใช้งานของอุปกรณ์ สถานีทำงานขับเคลื่อนด้วยโครงสร้างหลักสี่เสาที่มั่นคง (เหล็ก GCr15 ด้านนอกชุบฮาร์ดโครม) ทนต่อการสึกหรอและยืดอายุการใช้งานของอุปกรณ์
เซอร์โวมอเตอร์แบบยืดหดของ YASKAWA (ประเทศญี่ปุ่น) ควบคุมความเร็วของแม่พิมพ์บนและล่าง ซึ่งสามารถรักษาความแข็งแรงที่สม่ำเสมอเพื่อให้แน่ใจว่าความหนาด้านล่างของแต่ละถ้วยเท่ากัน และเซอร์ เซอร์โวมอเตอร์แบบยืดหดของ YASKAWA (ประเทศญี่ปุ่น) ควบคุมความเร็วของแม่พิมพ์บนและล่าง ซึ่งสามารถรักษาความแข็งแรงที่สม่ำเสมอเพื่อให้แน่ใจว่าความหนาด้านล่างของแต่ละถ้วยเท่ากัน และเซอร์
ระบบขับเคลื่อนด้วยไฮดรอลิกสามารถให้ความเร็วในการเคลื่อนที่เพียงพอและมีกำลังเจาะสูง ระบบขับเคลื่อนด้วยไฮดรอลิกสามารถให้ความเร็วในการเคลื่อนที่เพียงพอและมีกำลังเจาะสูง
ชิ้นส่วนทั้งหมดขับเคลื่อนด้วยระบบไฮดรอลิกซึ่งมีความน่าเชื่อถือและมั่นคง การใช้ Proximity Switch ของ ROCKWELL (สหรัฐอเมริกา) ทำให้เกิดความแม่นยำในการวางตำแหน่งแม่พิมพ์ที่ยอดเยี่ยม ชิ้นส่วนทั้งหมดขับเคลื่อนด้วยระบบไฮดรอลิกซึ่งมีความน่าเชื่อถือและมั่นคง การใช้ Proximity Switch ของ ROCKWELL (สหรัฐอเมริกา) ทำให้เกิดความแม่นยำในการวางตำแหน่งแม่พิมพ์ที่ยอดเยี่ยม
เครื่องทำความร้อนเพิ่มผ้าฝ้ายที่เป็นฉนวนสุญญากาศ ซึ่งแสดงอัตราการตอบสนองที่รวดเร็ว ใช้เวลาดำเนินการสั้น และประหยัดพลังงาน เครื่องทำความร้อนเพิ่มผ้าฝ้ายที่เป็นฉนวนสุญญากาศ ซึ่งแสดงอัตราการตอบสนองที่รวดเร็ว ใช้เวลาดำเนินการสั้น และประหยัดพลังงาน
โซ่ชาร์ปใช้ 65#Mn ซึ่งมีความแข็งแรงสูงกว่า ทนความร้อนและความยืดหยุ่นได้ดีกว่าเหล็กกล้า 45# โซ่ชาร์ปใช้ 65#Mn ซึ่งมีความแข็งแรงสูงกว่า ทนความร้อนและความยืดหยุ่นได้ดีกว่าเหล็กกล้า 45#
ปั๊มน้ำมันหล่อลื่นไฟฟ้าสามารถฉีดน้ำมันหล่อลื่นโดยอัตโนมัติอย่างสม่ำเสมอและเชิงปริมาณผ่านการควบคุมของคอมพิวเตอร์ภายใต้สภาวะการควบคุมแบบไร้คนขับซึ่งสามารถทำให้โรตารี่ได้ ปั๊มน้ำมันหล่อลื่นไฟฟ้าสามารถฉีดน้ำมันหล่อลื่นโดยอัตโนมัติอย่างสม่ำเสมอและเชิงปริมาณผ่านการควบคุมของคอมพิวเตอร์ภายใต้สภาวะการควบคุมแบบไร้คนขับซึ่งสามารถทำให้โรตารี่ได้
เซอร์โวมอเตอร์ป้อนแผ่นนำแบรนด์ YASKAWA ผลิตในญี่ปุ่น กำลังไฟ 3Kw ให้การทำงานที่มั่นคงในกระบวนการป้อนอาหาร เซอร์โวมอเตอร์ป้อนแผ่นนำแบรนด์ YASKAWA ผลิตในญี่ปุ่น กำลังไฟ 3Kw ให้การทำงานที่มั่นคงในกระบวนการป้อนอาหาร
