บ้าน / เครื่อง Thermoforming สี่สถานี
เครื่อง Thermoforming สี่สถานี
การผลิตและการขายของอุตสาหกรรมและการค้า
  • อุปกรณ์เสริม
    ชิลเลอร์ 15F
    ทำให้แม่พิมพ์ ราง และระบบไฮดรอลิกเย็นลงในขณะที่เครื่องกำลังทำงาน

    สารทำความเย็น: R22

    พัดลมระบายความร้อน: 0.55kw*2

    ปริมาตรแท้งค์น้ำ: 150L

    กำลังไฟ: 13.6 กิโลวัตต์

    แหล่งจ่ายไฟ: 3PH-380V/50Hz

    ขนาด : L1500xW850xH1450mm

    น้ำหนัก: 750กก

  • อุปกรณ์เสริม
    ถังลม1m³
    ส่วนเสริมของระบบอัดอากาศเพื่อให้แรงดันอากาศคงที่

    ปริมาณ: 1.0m³

    ความดัน: 0.8Mpa

    อุณหภูมิการออกแบบ: 150 ℃

    ความสูงรวม: 2400mm

    เส้นผ่านศูนย์กลางภายใน: 800 มม

    อินเตอร์เฟสรีลีฟวาล์ว: Rp 11/2

    อินเตอร์เฟสวาล์วเดรน: R 1/2

  • อุปกรณ์เสริม
    เครื่องอัดอากาศ
    ทีเค-3.6
    รับอากาศให้เพียงพอระหว่างการขึ้นรูป

    แรงดันใช้งาน: 0.8Mpa

    Air Displacemen: 3.6 ลบ.ม./นาที

    กำลังมอเตอร์: 3PH-380V/50Hz

    ขนาด: 1150x900x1350mm

    แหล่งจ่ายไฟ: 3PH-380V/50Hz

    วิธีการระบายความร้อน: ระบายความร้อนด้วยอากาศ

    ปริมาณน้ำมันหล่อลื่น: ประมาณ 27L

พารามิเตอร์ทางเทคนิคหลัก
แบบอย่าง
พื้นที่การขึ้นรูป520 มม. x 400 มม.700 มม. x 550 มม.
ความลึกของการขึ้นรูป (สูงสุด)110mm120mm
ความหนาของแผ่น0.2-2.0mm0.2-2.0mm
ความเร็วในการขึ้นรูป (สูงสุด)30 ครั้ง/นาที35ครั้ง/นาที
ความกดอากาศ0.6-0.8mpa0.6-0.8mpa
ปริมาณการใช้อากาศ3.0 ลบ.ม./นาที3.6 ลบ.ม./นาที
ปริมาณการใช้น้ำ0.7 ลบ.ม./ชม0.7 ลบ.ม./ชม
ความกว้างของแผ่น (สูงสุด)550mm730mm
แผ่นที่เหมาะสมPP, PS, HIPS, PET, PVC, PLA เป็นต้นPP, PS, HIPS, PET, PVC, PLA เป็นต้น
แหล่งจ่ายไฟAC 380V, 50Hz, สามเฟส, สี่สายAC 380V, 50Hz, สามเฟส, สี่สาย
พลังที่ใช้55Kw105Kw
กำลังไฟพิกัด110Kw210Kw
พลังงานความร้อน75Kw118Kw
ขั้นตอนขึ้นรูป-เจาะ-ตัด-ซ้อนขึ้นรูป-เจาะ-ตัด-ซ้อน
มิติL11000*W4600*H2700mmL9700*W4600*H2700mm
น้ำหนักประมาณ 11.0Tประมาณ 25.0T
รุ่น
พื้นที่ขึ้นรูป (สูงสุด)
ความลึกของการขึ้นรูป (สูงสุด)
ความหนาของแผ่น
ความเร็วในการขึ้นรูป (สูงสุด)
ความกดอากาศ
ปริมาณการใช้อากาศ
ปริมาณการใช้น้ำ
ความกว้างของแผ่น (สูงสุด)
แผ่นที่เหมาะสม
แหล่งจ่ายไฟ
พลังที่ใช้
พลังงานความร้อน
กำลังไฟพิกัด
ขั้นตอน
มิติ
น้ำหนัก
700มม. x 550มม
120มม
0.2-1.6มม
30 ครั้ง/นาที
0.6-0.8mpa
3.6 ลบ.ม./นาที
0.7 ลบ.ม./ชม
730mm
PP, PS, HIPS, PET, PVC, PLA เป็นต้น
AC 380V, 50Hz, สามเฟส, สี่สาย
105Kw
118Kw
210Kw
ให้อาหาร-ความร้อน-ขึ้นรูป-เจาะ-ตัด-ซ้อน-รีไซเคิล
L13000*W4500*H2800mm
เกี่ยวกับ 25T
700มม. x 550มม
120มม
0.2-1.6มม
30 ครั้ง/นาที
0.6-0.8mpa
3.6 ลบ.ม./นาที
0.7 ลบ.ม./ชม
730mm
PP, PS, HIPS, PET, PVC, PLA เป็นต้น
AC 380V, 50Hz, สามเฟส, สี่สาย
105Kw
118Kw
210Kw
ให้อาหาร-ความร้อน-ขึ้นรูป-เจาะ-ตัด-ซ้อน-รีไซเคิล
L13000*W4500*H2800mm
เกี่ยวกับ 25T
  • ความปลอดภัยสูง
  • ความมั่นคงสูง
  • เสียงเบา
  • พลังงานต่ำ
    การบริโภค
  • อัตราสูง
  • อัตโนมัติอย่างเต็มที่

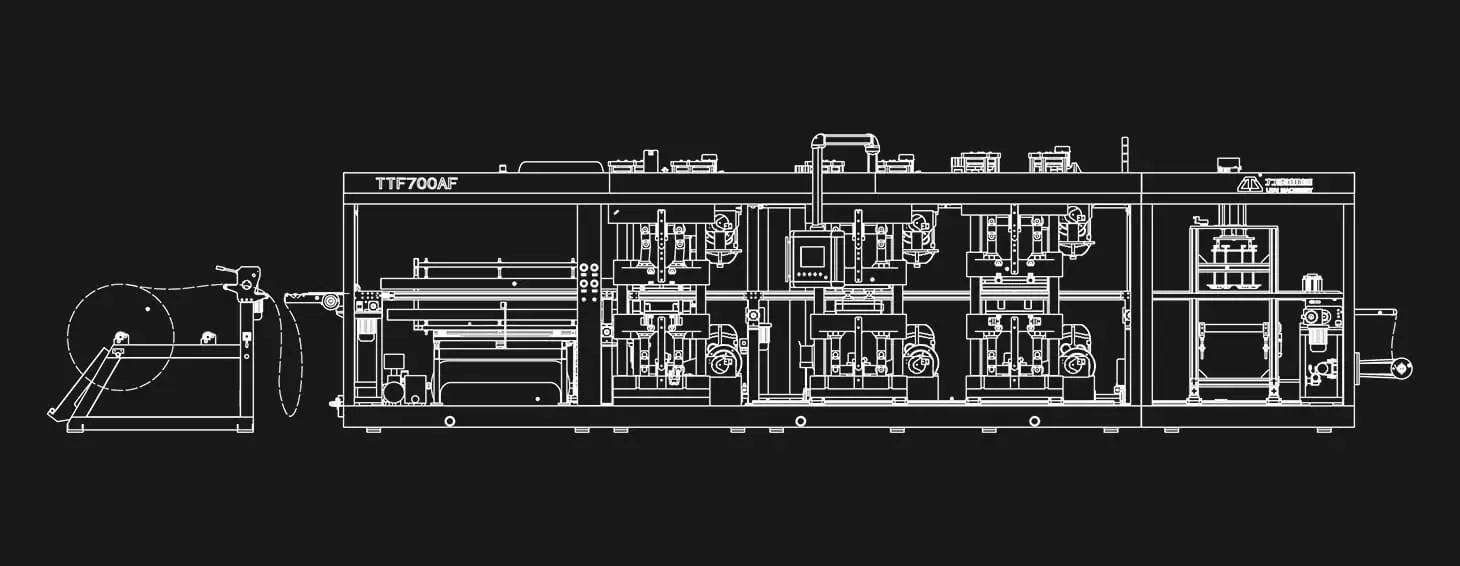

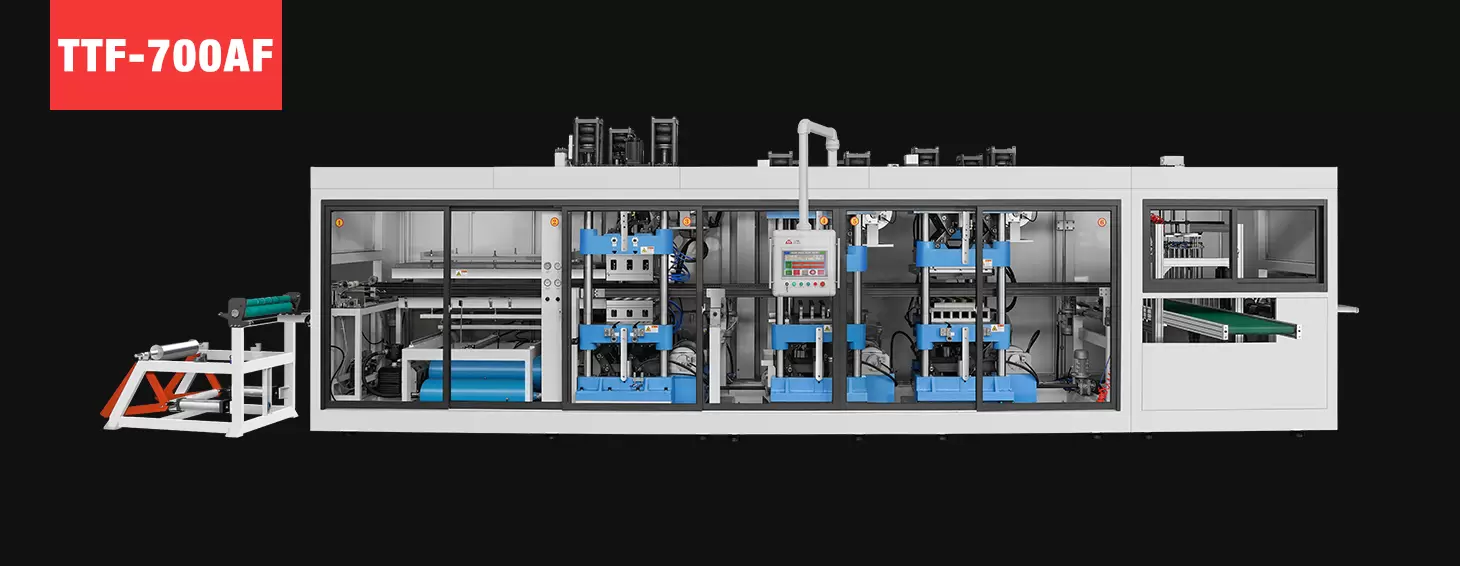

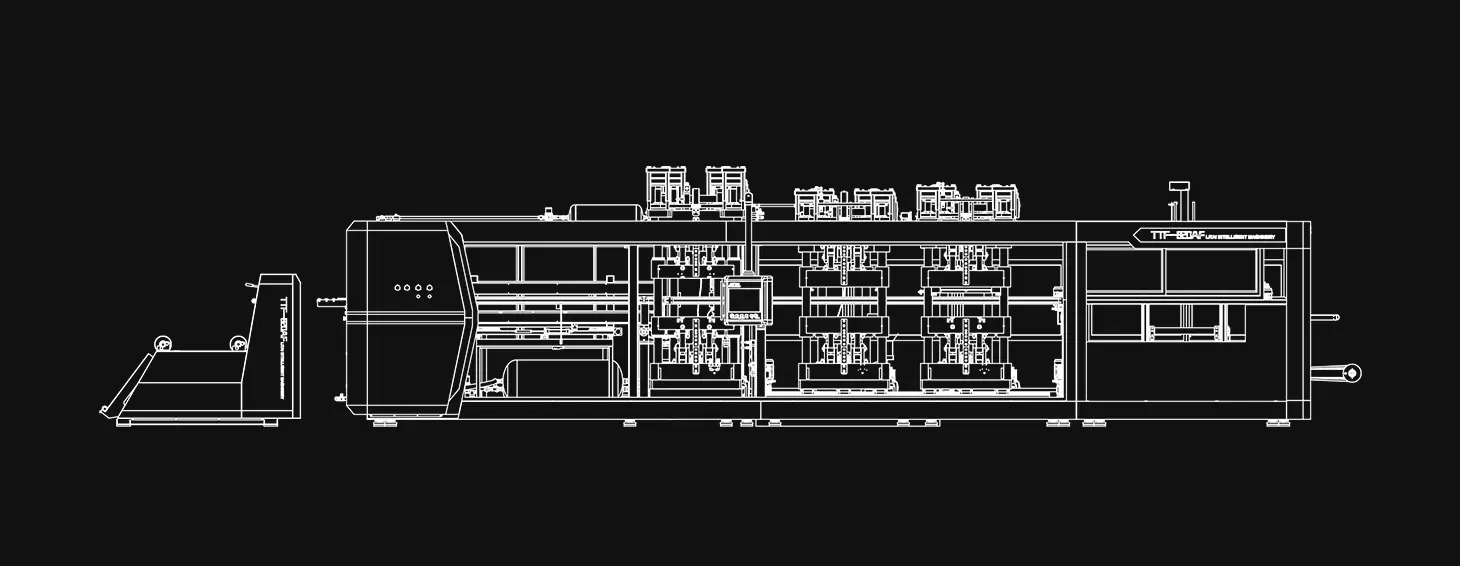

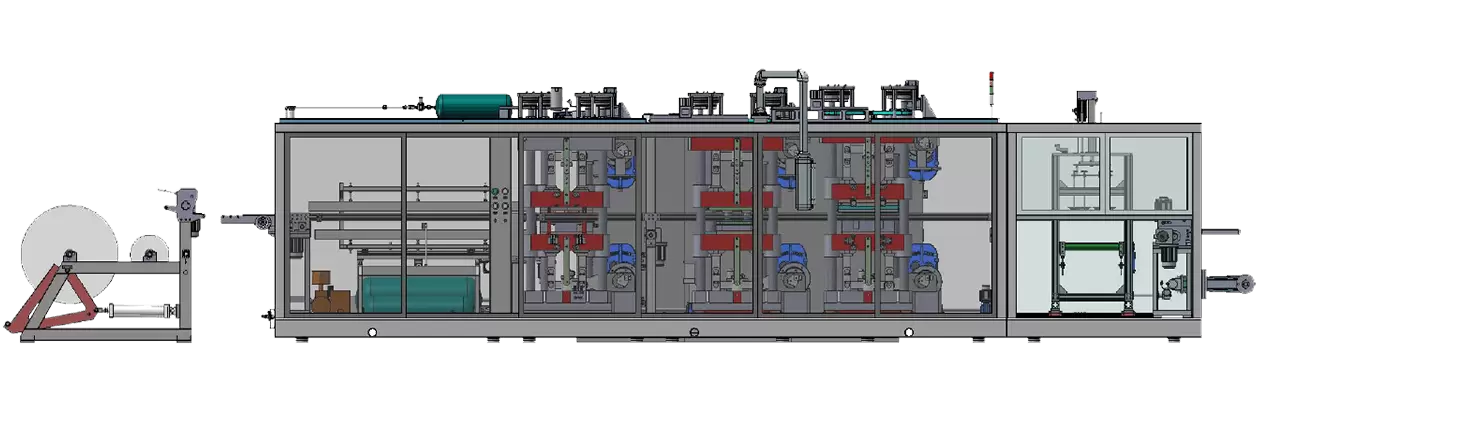

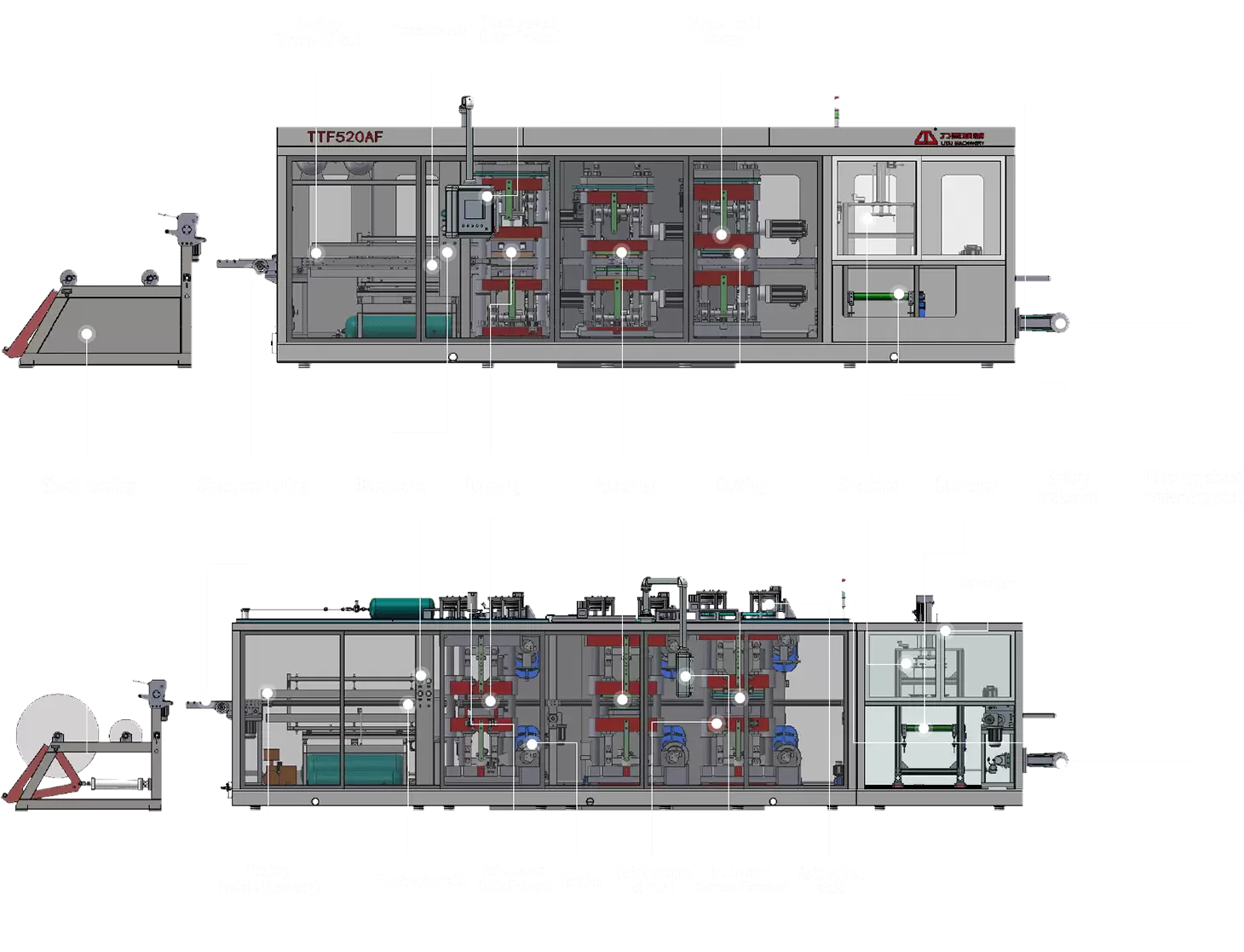

แผนภาพเส้น TTF-700AF
แผนภาพเส้นของเครื่องเทอร์โมฟอร์มมิ่ง TTF-700AF

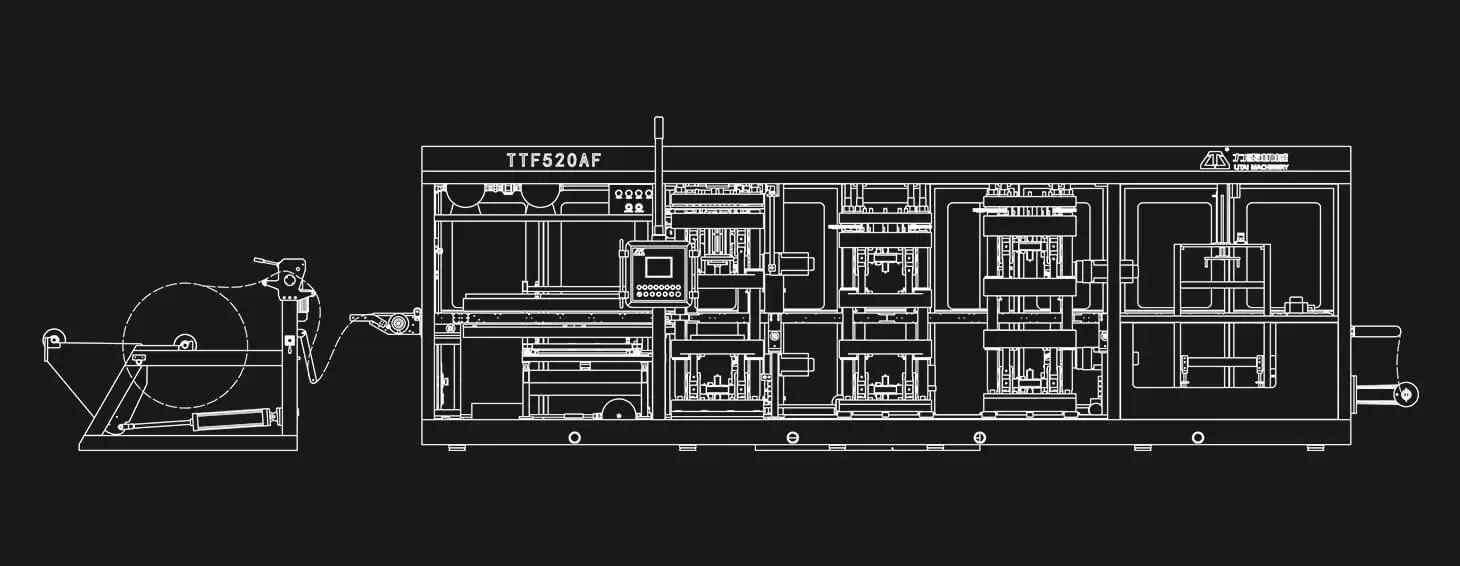

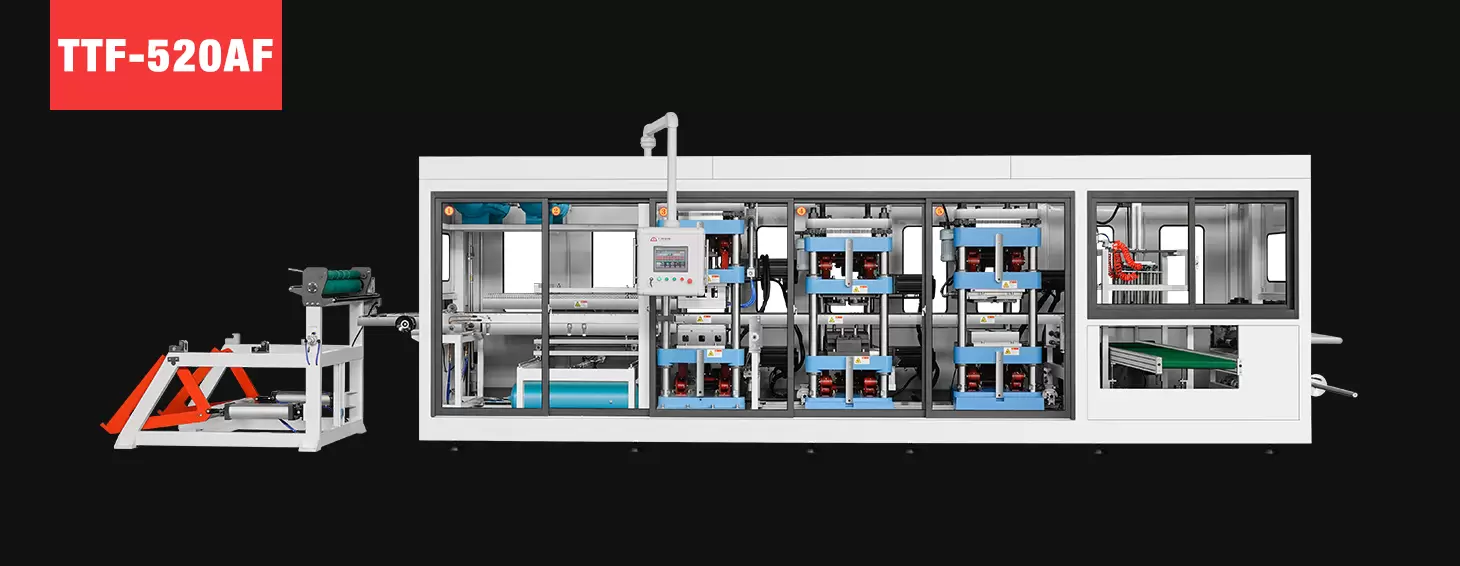

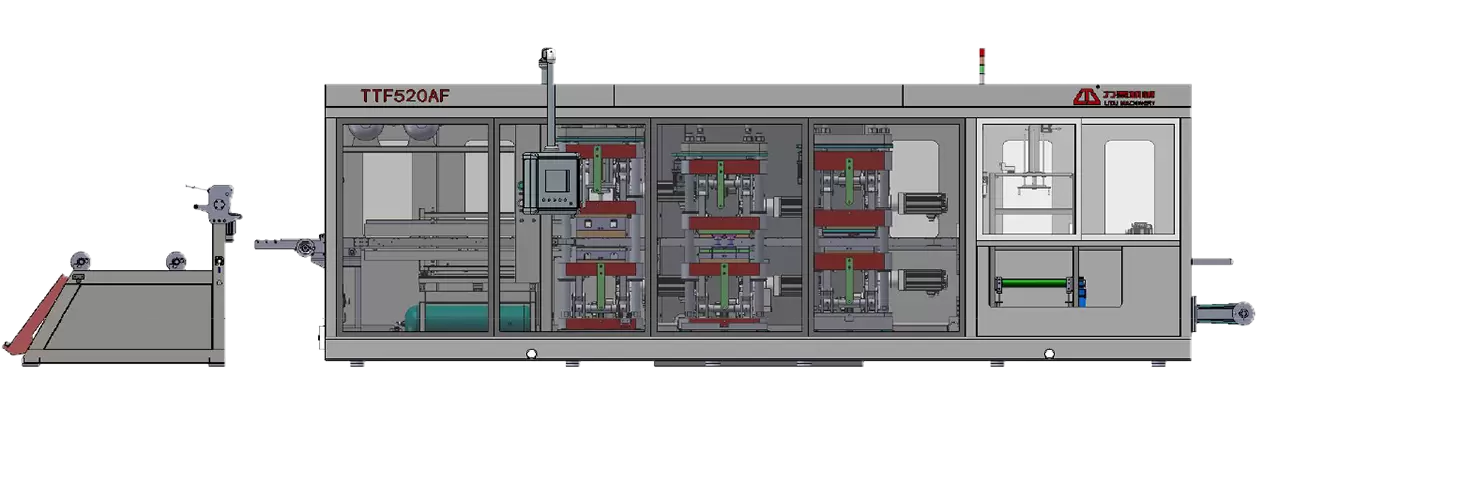

แผนภาพเส้น TTF-520AF
แผนภาพเส้นของเครื่องเทอร์โมฟอร์มมิ่ง TTF-520AF
แอปพลิเคชัน

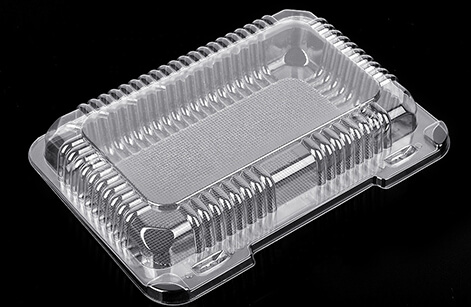

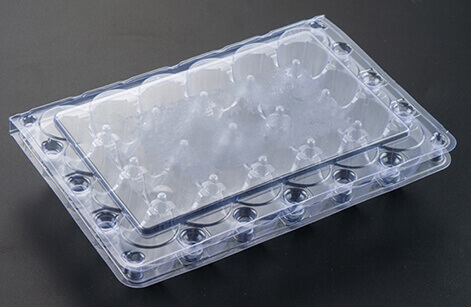

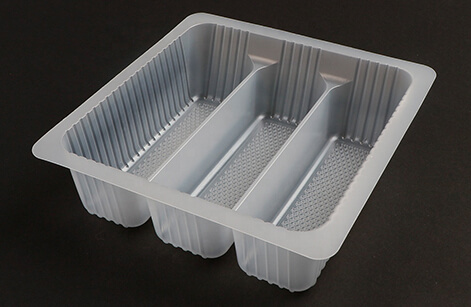

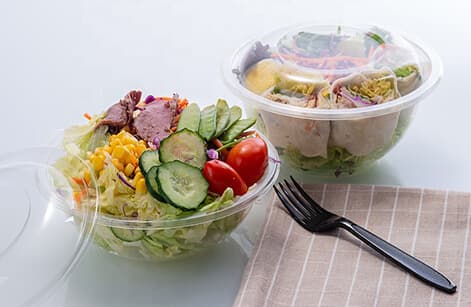

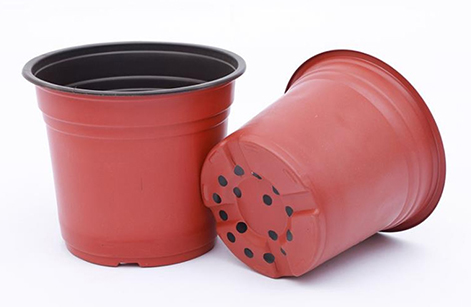

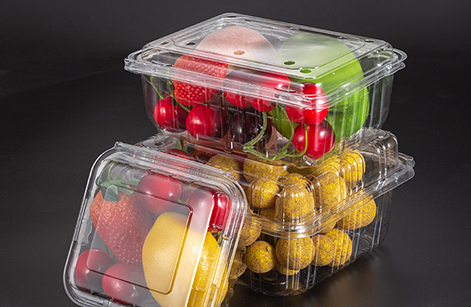

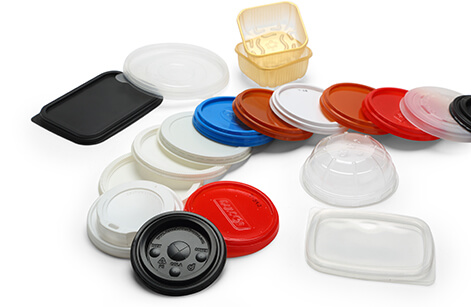

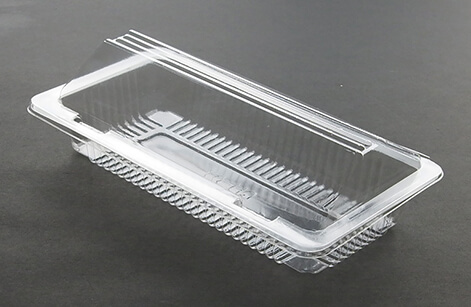

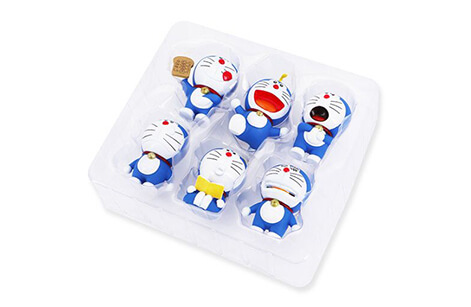

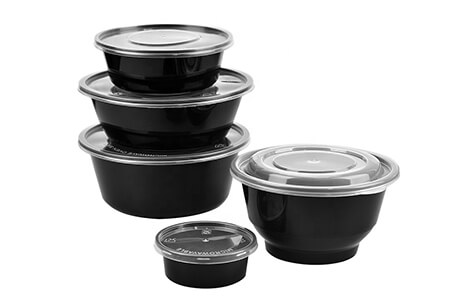

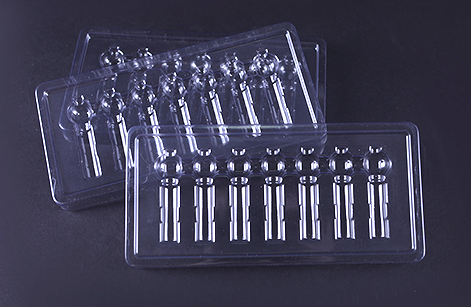

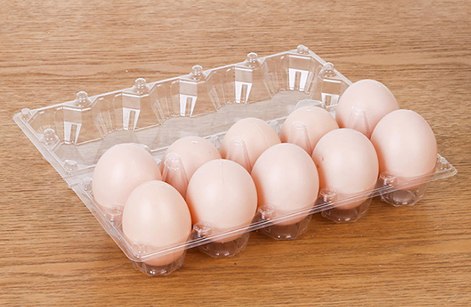

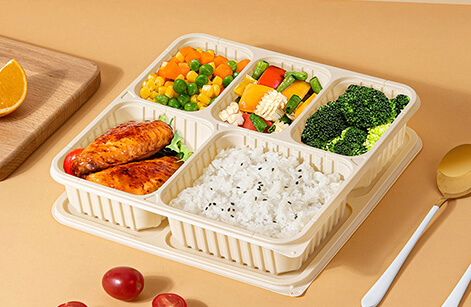

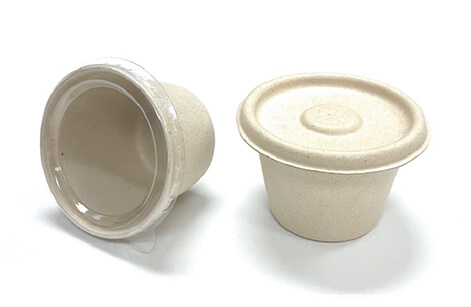

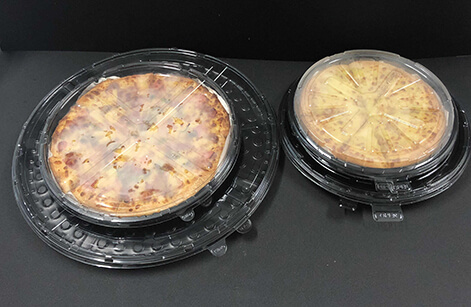

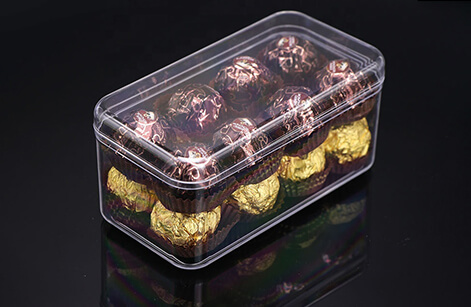

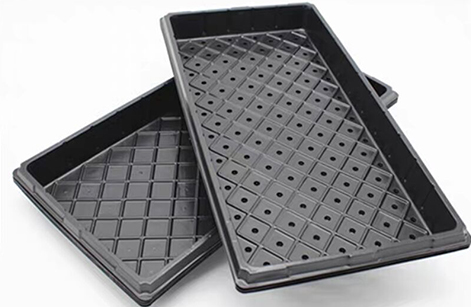

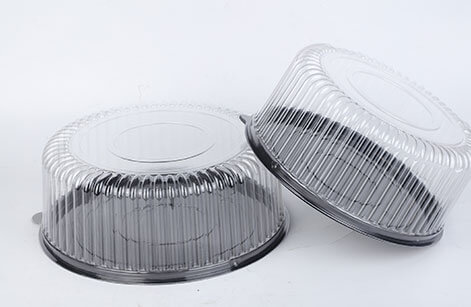

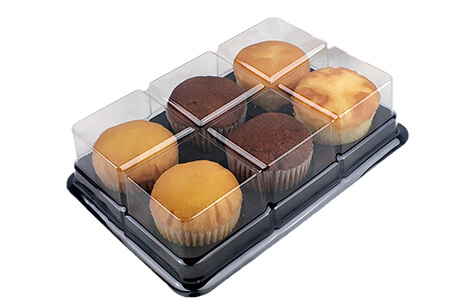

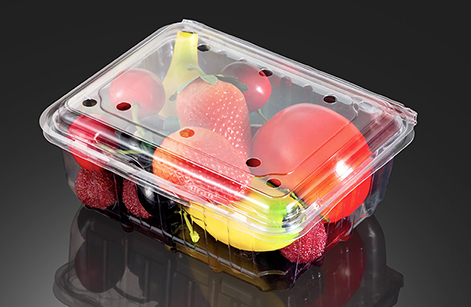

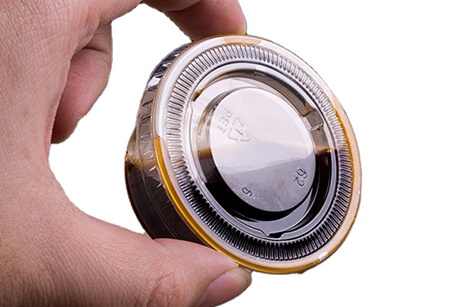

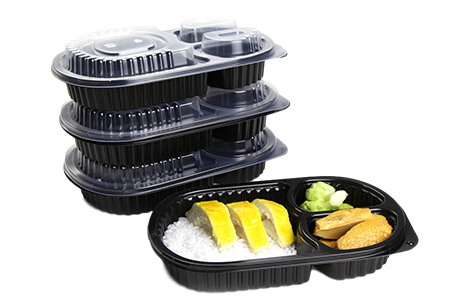

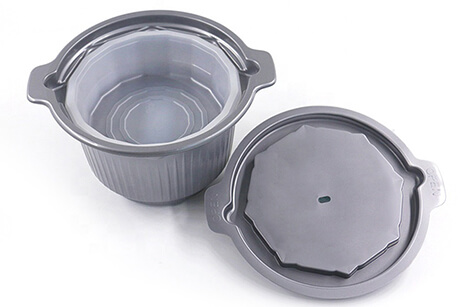

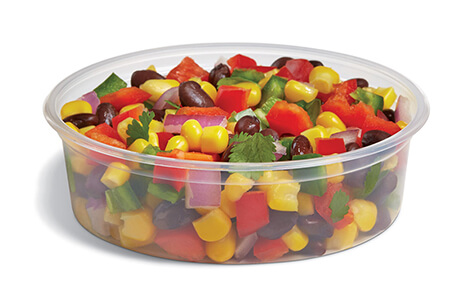

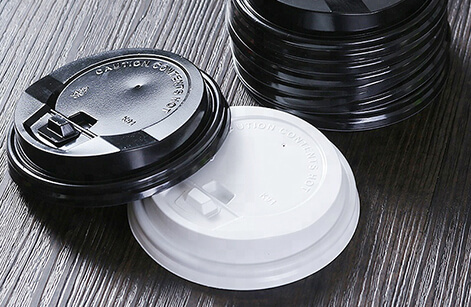

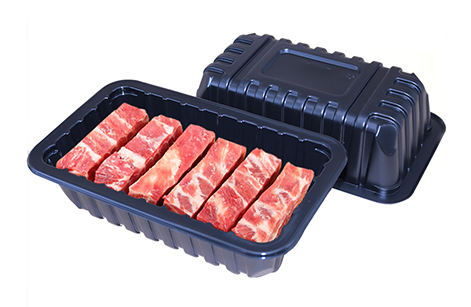

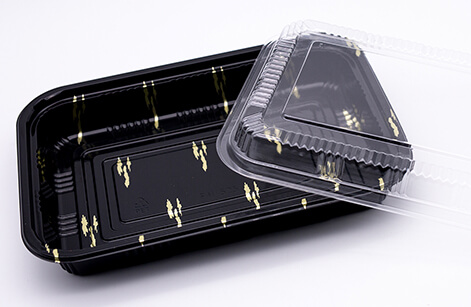

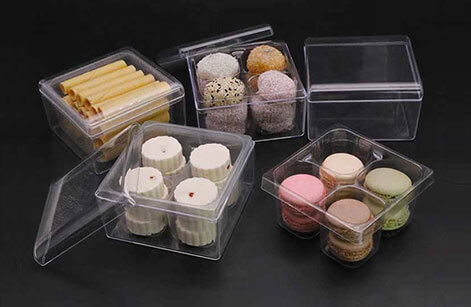

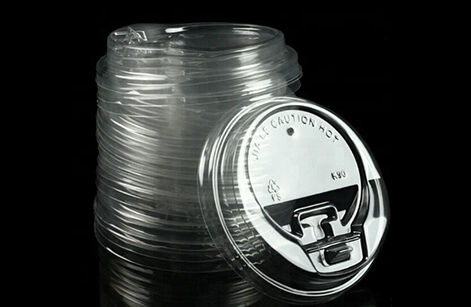

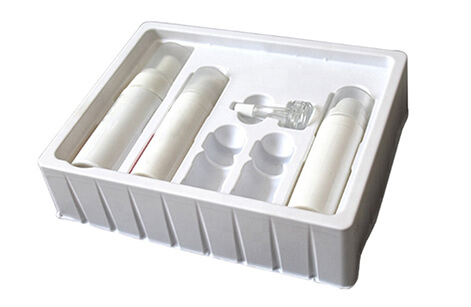

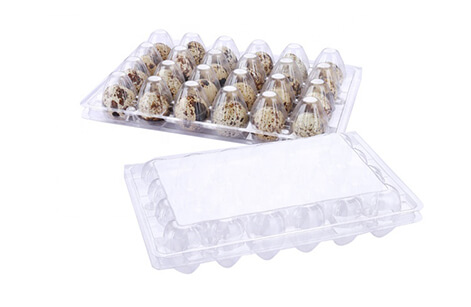

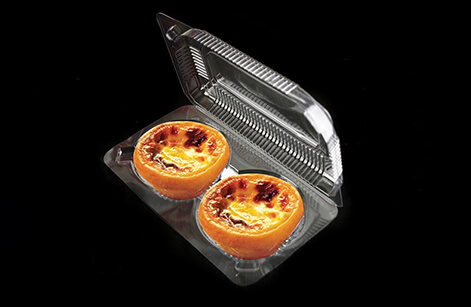

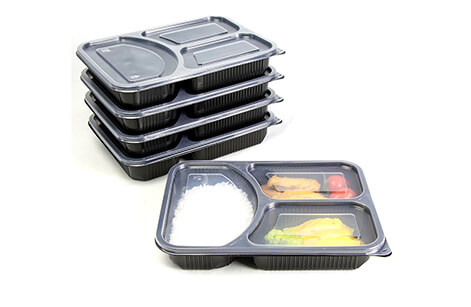

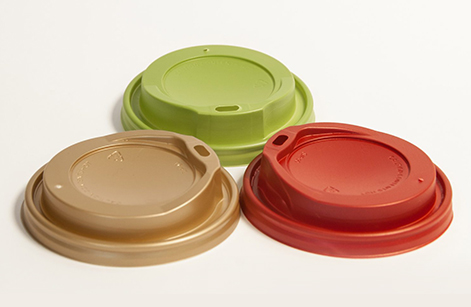

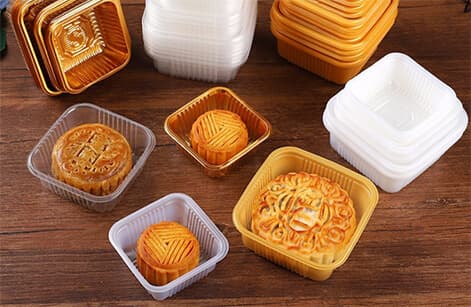

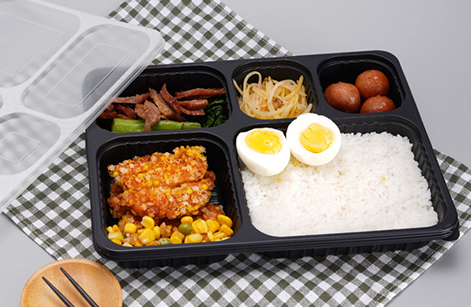

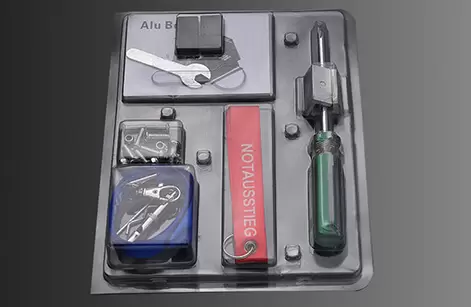

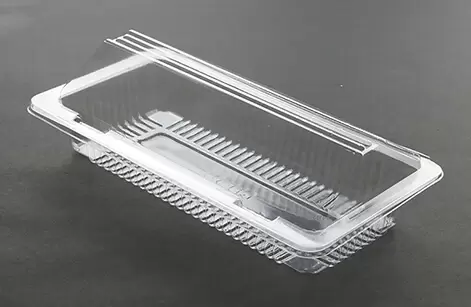

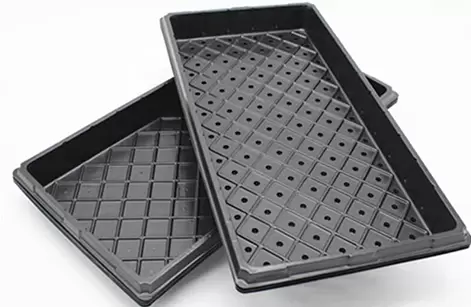

เครื่องเทอร์โมฟอร์มอัตโนมัติเต็มรูปแบบ TTF series เป็นเครื่องล่าสุดของเรา พัฒนาผลิตภัณฑ์หลัก เครื่องเทอร์โมฟอร์มพลาสติกผสมผสานการขึ้นรูป การเจาะ การตัด และการซ้อนเข้าในกระบวนการผลิต สำหรับการผลิตผลิตภัณฑ์พลาสติกที่ใช้แล้วทิ้ง เหมาะสำหรับลูกค้าส่วนใหญ่ที่ร้องขอ สามารถผลิตถาดพลาสติก ภาชนะแบบฝาพับ กล่องอาหารกลางวัน กล่องผลไม้หลุมด้านข้าง ฝา ถาดหลอด กล่องสตรอเบอร์รี่ และบลูเบอร์รี่ ฯลฯ ภาชนะพลาสติกมีรู เครื่องขับเคลื่อนด้วยเซอร์โวมอเตอร์อย่างสมบูรณ์ การทำงานที่มั่นคง เสียงต่ำ ประสิทธิภาพสูง คุณภาพสูง.

เครื่องทำความร้อน:
Trimble (จีน)
แทร็ก: ด้วยตนเอง หน้าจอสัมผัส:
Detla (ไต้หวัน)
แม่พิมพ์ด้วยมือ
เปลี่ยน
เครื่องเทอร์โมฟอร์มสี่สถานี
  • การลำเลียงแผ่น
    เครื่องเทอร์โมฟอร์มสี่สถานี
  • การลำเลียงแผ่น

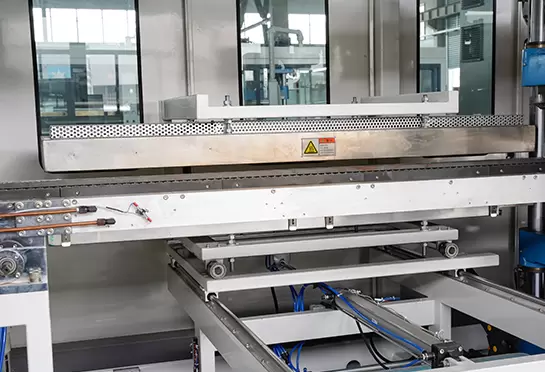

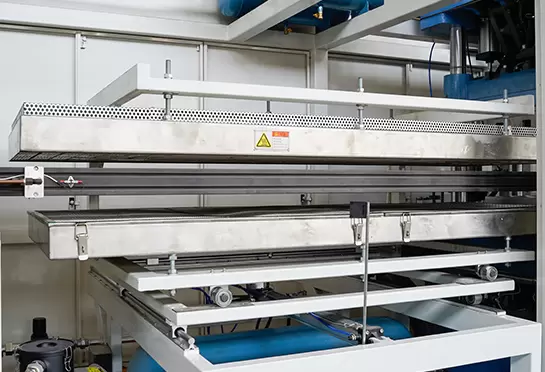

  • เครื่องทำความร้อน:
    ทริมเบิล (จีน)
  • ติดตาม:คู่มือ

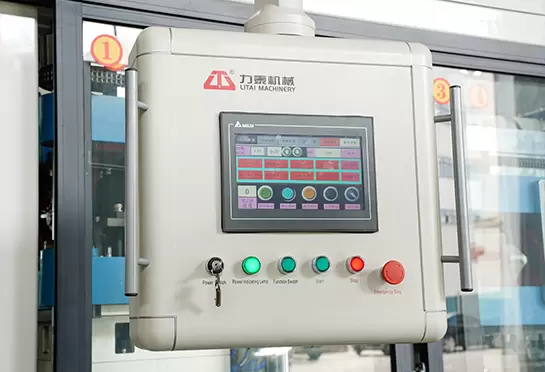

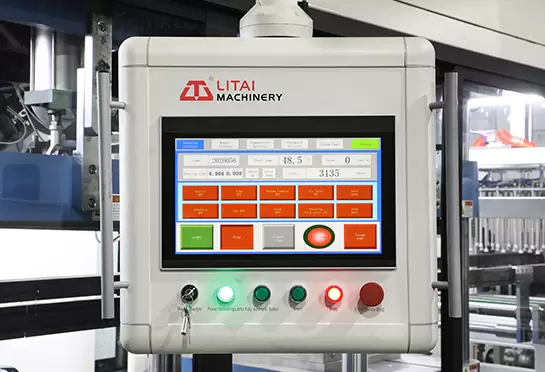

  • หน้าจอสัมผัส:
    เดตลา (ไต้หวัน)
  • คู่มือแม่พิมพ์
    เปลี่ยน
  • บารอมิเตอร์

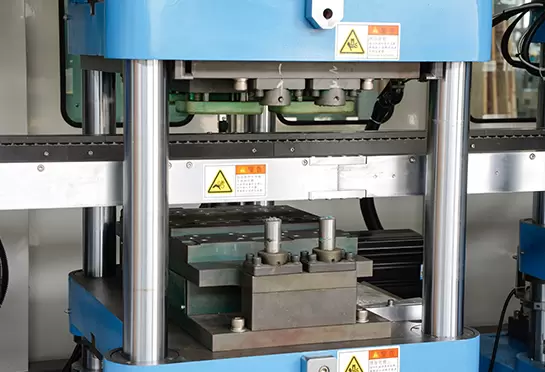

  • การขึ้นรูป

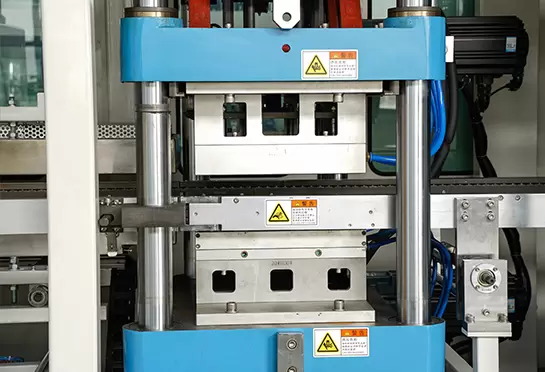

  • เจาะ
  • ตัด
  • ซ้อน
  • ความปลอดภัย
    ตัวบ่งชี้
  • สายพานลำเลียง
  • แผ่นเสีย
    ส่วนการเก็บ

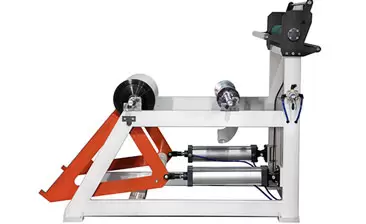

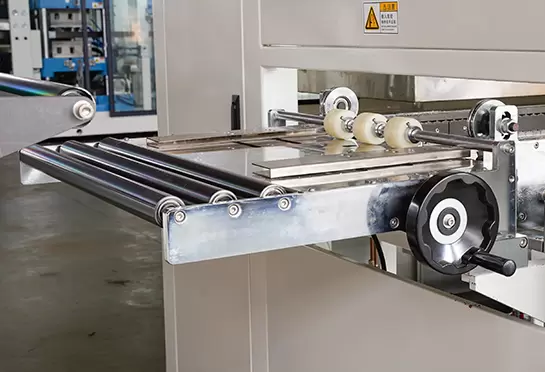

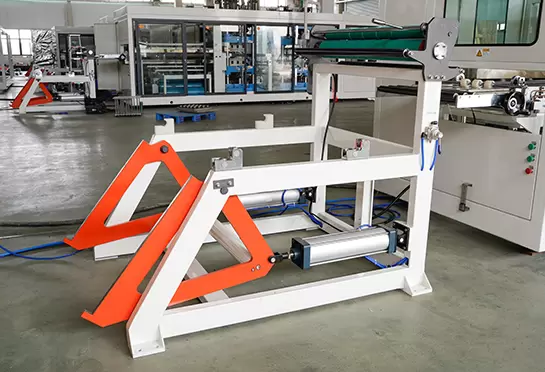

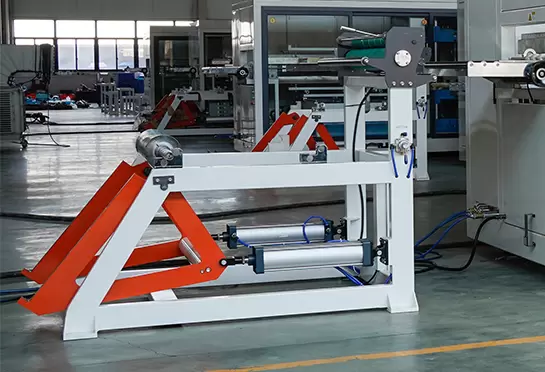

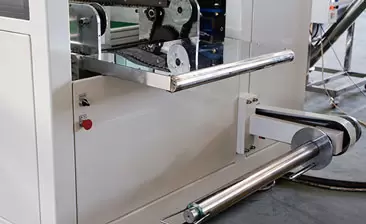

การป้อนแผ่น
การป้อนแผ่น

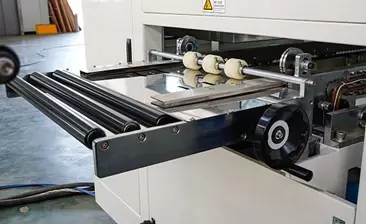

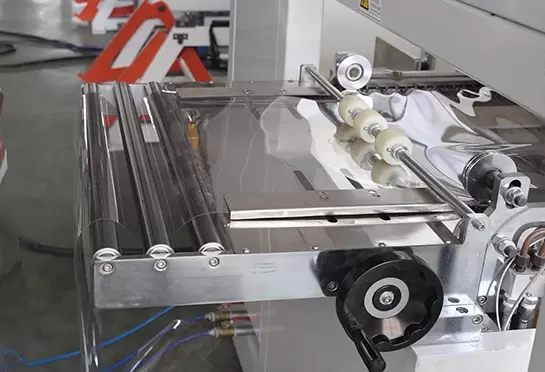

การลำเลียงแผ่น
การลำเลียงแผ่น

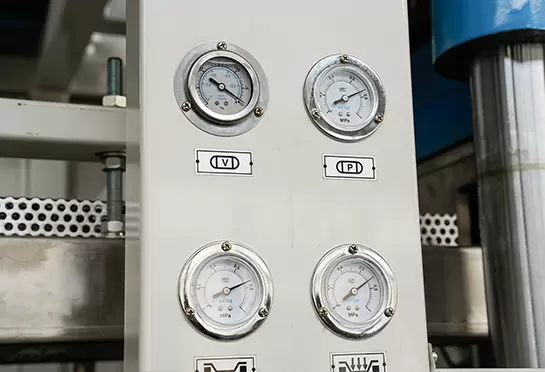

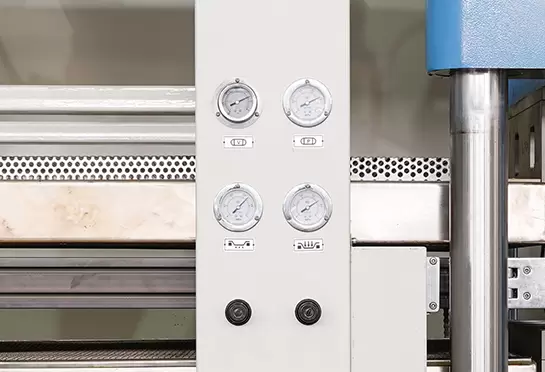

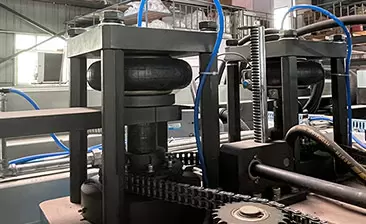

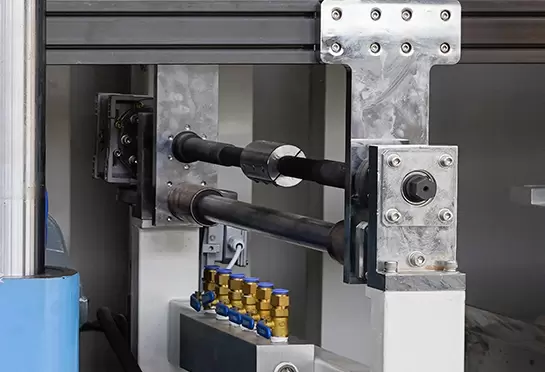

บารอมิเตอร์
บารอมิเตอร์

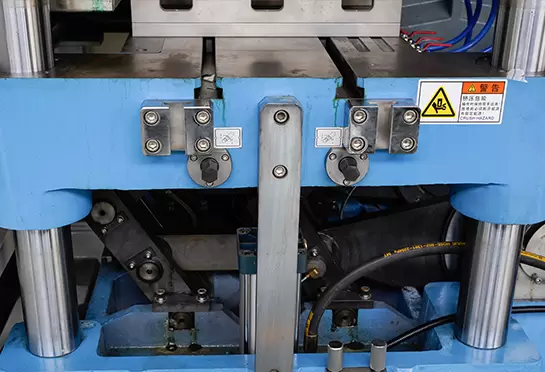

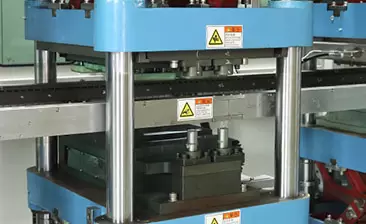

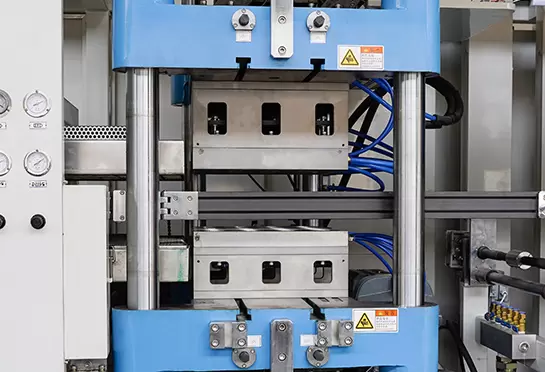

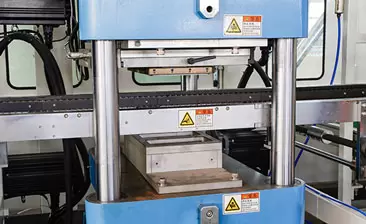

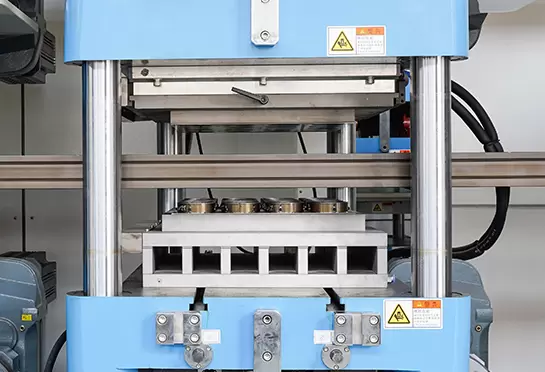

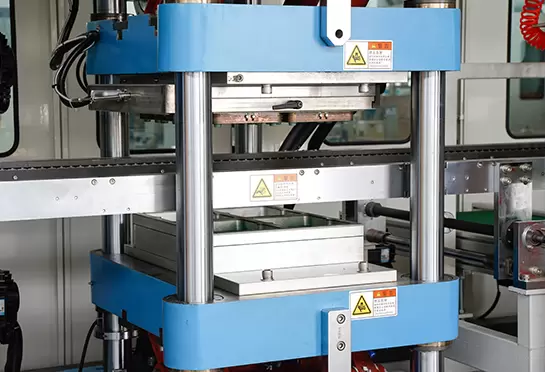

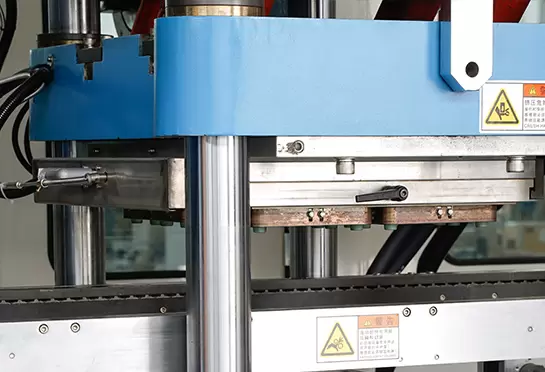

การขึ้นรูป
การขึ้นรูป

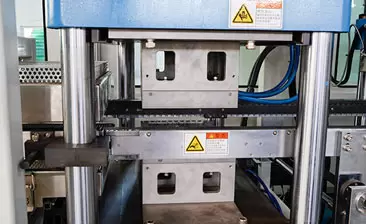

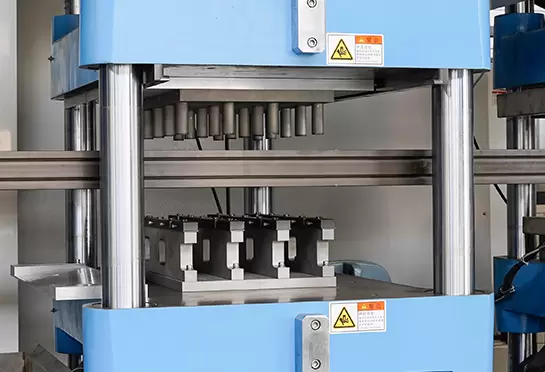

เจาะ
เจาะ
ตัด
ตัด

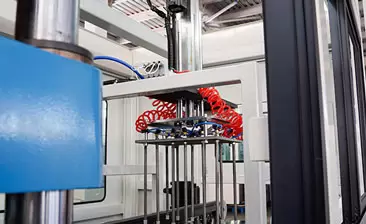

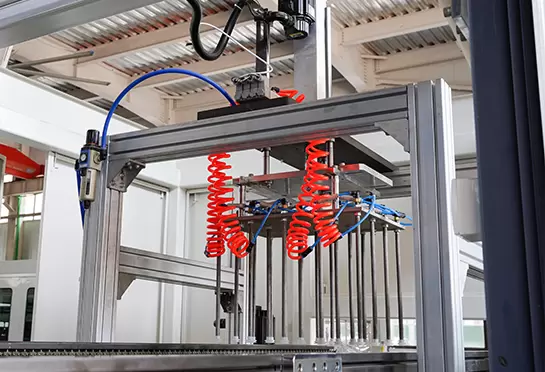

ซ้อน
ซ้อน

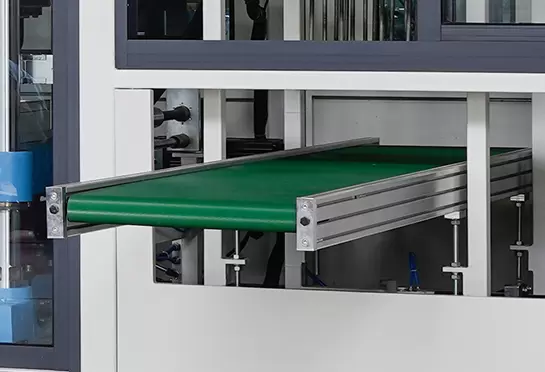

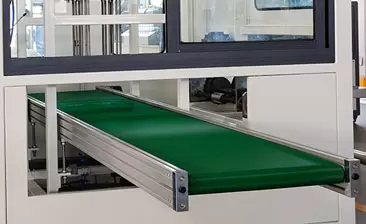

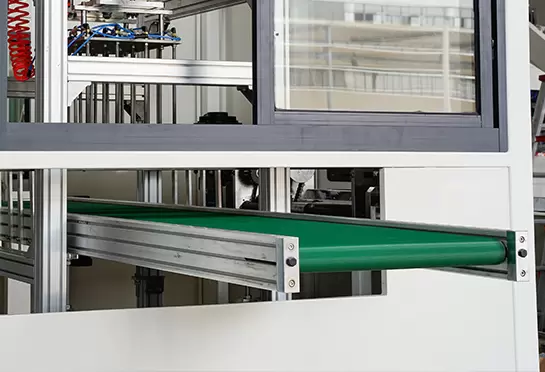

สายพานลำเลียง
สายพานลำเลียง

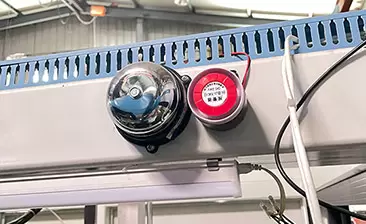

ความปลอดภัย
ตัวบ่งชี้
ความปลอดภัย
ตัวบ่งชี้

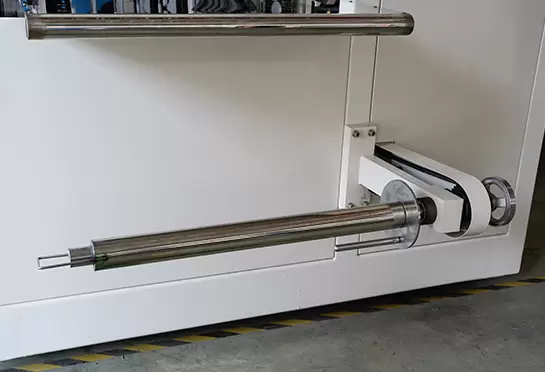

แผ่นเสีย
ส่วนการเก็บ
แผ่นเสีย
ส่วนการเก็บ
  • การป้อนแผ่น
  • การลำเลียงแผ่น
  • เครื่องทำความร้อน:
    เออร์สไตน์ (เยอรมนี)
  • ติดตาม: อัตโนมัติ
  • บารอมิเตอร์
  • ดึงเซอร์โว:
    เดตลา (ไต้หวัน)
  • การขึ้นรูป
  • เจาะ
  • กังหัน
  • เปลี่ยนด่วน
    ของรา
  • ประตูนิรภัย
  • ปรับอัตโนมัติ
    เชื้อรา
  • ตัด
  • หน้าจอสัมผัส:
    ซีเมนส์ (เยอรมนี)
  • ความปลอดภัย
    ตัวบ่งชี้
  • ซ้อน
  • สายพานลำเลียง
  • แผ่นเสีย
    ส่วนการเก็บ
  • ประตูนิรภัย
เครื่องทำความร้อน:
Erstein (เยอรมนี)
แทร็ก: ดึงเซอร์โวอัตโนมัติ:
Detla (ไต้หวัน)
Turbine เปลี่ยนด่วน
ของ
หน้าจอสัมผัสแม่พิมพ์:
ซีเมนส์ (เยอรมนี)
ปรับอัตโนมัติ
เชื้อรา

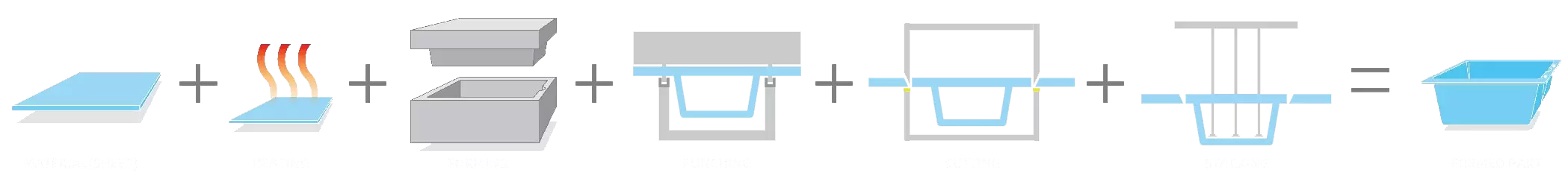

เครื่องเทอร์โมฟอร์มมิ่งสี่สถานี โครงร่างของกระบวนการขึ้นรูป

สรุปเครื่องจักร

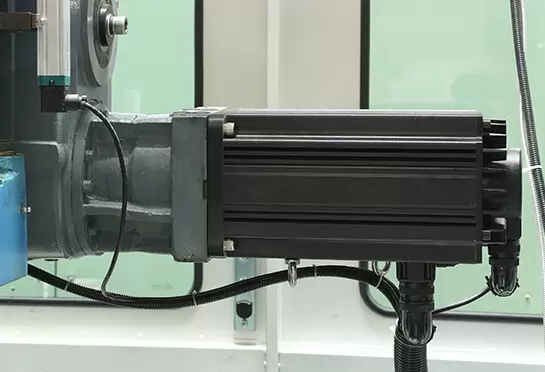

  • เซอร์โวมอเตอร์แต่ละตัวมีการป้องกันโอเวอร์โหลดสำหรับการทำงานมากเกินไปของเครื่อง
  • มีอุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็วซึ่งช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมาก

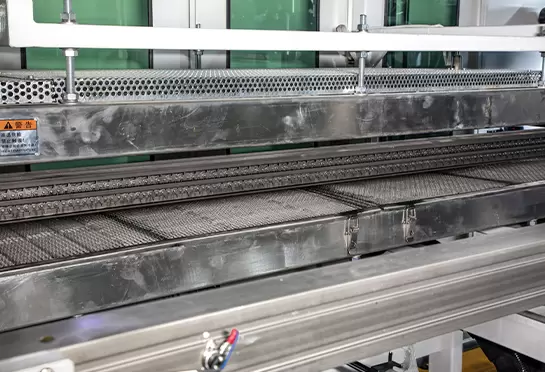

  • เครื่องใช้ระบบอุณหภูมิ PID ซึ่งแสดงความแม่นยำสูง และความทนทานต่อการควบคุมอุณหภูมิ <1℃

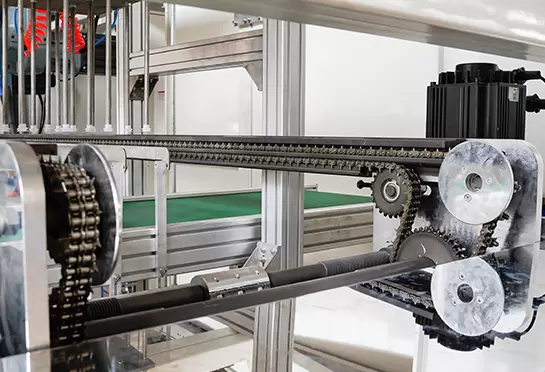

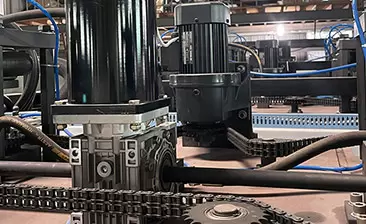

  • โซ่ฟันเลื่อย 65#Mn ช่วยลำเลียงแผ่น รางอลูมิเนียมระบายความร้อนด้วยน้ำ ประหยัดน้ำ

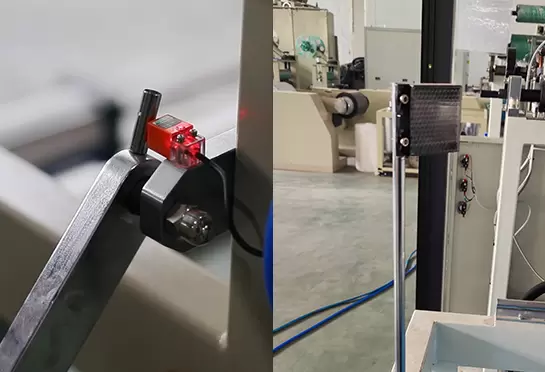

  • ส่วนป้อนและให้ความร้อนมีสวิตช์ optoelectronic เพื่อป้องกันข้อผิดพลาดในการทำงานจากกระบวนการผลิต

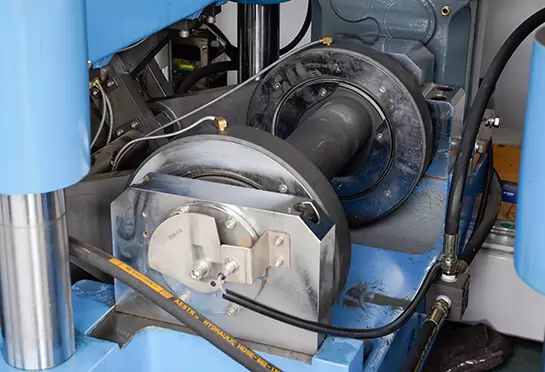

  • ทุกสถานีขับเคลื่อนด้วยโครงสร้างข้อต่อข้อเหวี่ยงแบบนอกรีต

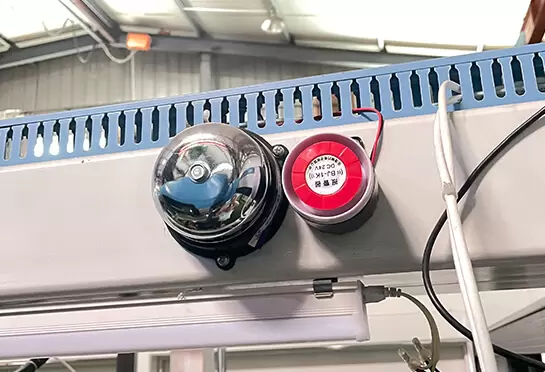

  • มีฟังก์ชั่นปลุกของประตูบานเลื่อน
  • barycenter ต่ำและความสูงของผลิตภัณฑ์สำเร็จรูปตลอดจนการทำงานที่มั่นคงช่วยให้ง่ายต่อการใช้งานและการรับชมที่เป็นมิตร
เซอร์โวมอเตอร์แต่ละตัวมีการป้องกันโอเวอร์โหลดสำหรับการทำงานมากเกินไปของเครื่อง เซอร์โวมอเตอร์แต่ละตัวมีการป้องกันโอเวอร์โหลดสำหรับการทำงานมากเกินไปของเครื่อง

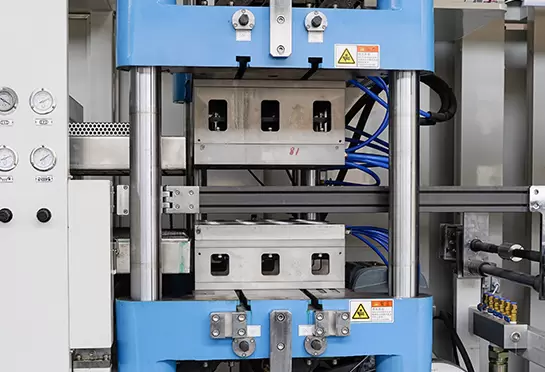

มีอุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็วซึ่งช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมาก มีอุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็วซึ่งช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมาก
เครื่องใช้ระบบอุณหภูมิ PID ซึ่งแสดงความแม่นยำสูง และความทนทานต่อการควบคุมอุณหภูมิ <1℃ เครื่องใช้ระบบอุณหภูมิ PID ซึ่งแสดงความแม่นยำสูง และความทนทานต่อการควบคุมอุณหภูมิ <1℃
โซ่ฟันเลื่อย 65#Mn ช่วยลำเลียงแผ่น รางอลูมิเนียมระบายความร้อนด้วยน้ำ ประหยัดน้ำ โซ่ฟันเลื่อย 65#Mn ช่วยลำเลียงแผ่น รางอลูมิเนียมระบายความร้อนด้วยน้ำ ประหยัดน้ำ
ส่วนป้อนและให้ความร้อนมีสวิตช์ optoelectronic เพื่อป้องกันข้อผิดพลาดในการทำงานจากกระบวนการผลิต ส่วนป้อนและให้ความร้อนมีสวิตช์ optoelectronic เพื่อป้องกันข้อผิดพลาดในการทำงานจากกระบวนการผลิต
ทุกสถานีขับเคลื่อนด้วยโครงสร้างข้อต่อข้อเหวี่ยงแบบนอกรีต ทุกสถานีขับเคลื่อนด้วยโครงสร้างข้อต่อข้อเหวี่ยงแบบนอกรีต
มีฟังก์ชั่นปลุกของประตูบานเลื่อน มีฟังก์ชั่นปลุกของประตูบานเลื่อน

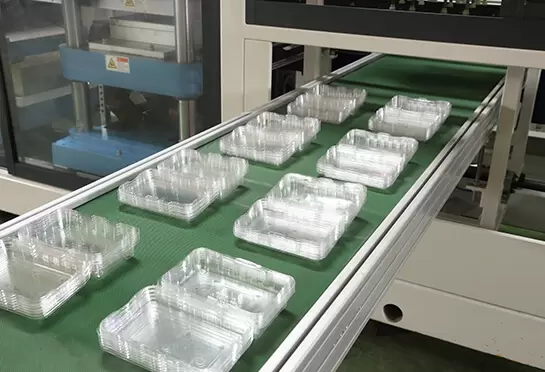

barycenter ต่ำและความสูงของผลิตภัณฑ์สำเร็จรูปตลอดจนการทำงานที่มั่นคงช่วยให้ง่ายต่อการใช้งานและการรับชมที่เป็นมิตร barycenter ต่ำและความสูงของผลิตภัณฑ์สำเร็จรูปตลอดจนการทำงานที่มั่นคงช่วยให้ง่ายต่อการใช้งานและการรับชมที่เป็นมิตร
