บ้าน /

เครื่องเทอร์โมฟอร์มมิ่งสามสถานี

เครื่องเทอร์โมฟอร์มมิ่งสามสถานี
การผลิตและการขายของอุตสาหกรรมและการค้า
  • อุปกรณ์เสริม
    เครื่องทำความเย็น 15F
    ระบายความร้อนแม่พิมพ์ ราง และระบบไฮดรอลิกในขณะที่เครื่องจักรกำลังทำงาน

    สารทำความเย็น: R22

    พัดลมระบายความร้อน: 0.55kw*2

    ปริมาตรถังน้ำ: 240L

    กำลังไฟพิกัด: 13.6 กิโลวัตต์

    แหล่งจ่ายไฟ: 3PH-380V/50Hz

    ขนาด: 1750*930*1600มม.

    น้ำหนัก: 420กก .

  • อุปกรณ์เสริม

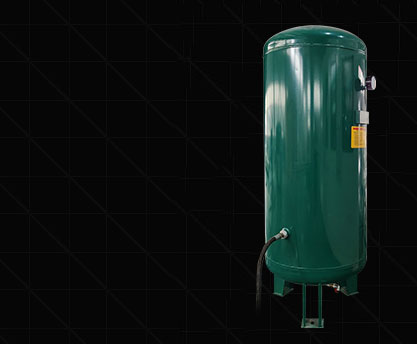

    ถังอากาศ 1m³
    ชิ้นส่วนเสริมของระบบอัดอากาศเพื่อรักษาแรงดันอากาศให้คงที่

    ปริมาตร: 1.0m³

    แรงดัน: 0.8Mpa

    อุณหภูมิการออกแบบ: 150℃

    ความสูงรวม: 2400มม.

    เส้นผ่านศูนย์กลางภายใน: 800มม.

    อินเทอร์เฟซวาล์วระบายความดัน: Rp 11/2

    อินเทอร์เฟซวาล์วระบายน้ำ: R 1/2

  • อุปกรณ์เสริม
    เครื่องอัดอากาศ
    ทีเค-3.6
    ให้มีอากาศเพียงพอในระหว่างการขึ้นรูป

    แรงดันใช้งาน: 0.8Mpa

    อัตราการระบายอากาศ: 3.6m³/นาที

    กำลังมอเตอร์: 3PH-380V/50Hz

    ขนาด: 1150x900x1350มม.

    แหล่งจ่ายไฟ: 3PH-380V/50Hz

    วิธีการทำความเย็น: ระบายความร้อนด้วยอากาศ

    ปริมาณน้ำมันหล่อลื่น: ประมาณ 27L

พารามิเตอร์ทางเทคนิคหลัก
แบบอย่าง
พื้นที่การขึ้นรูป520 มม. x 400 มม.700 มม. x 550 มม.
ความลึกของการขึ้นรูป (สูงสุด)110mm120mm
ความหนาของแผ่น0.2-2.0mm0.2-2.0mm
ความเร็วในการขึ้นรูป (สูงสุด)30 ครั้ง/นาที35ครั้ง/นาที
ความกดอากาศ0.6-0.8mpa0.6-0.8mpa
ปริมาณการใช้อากาศ3.0 ลบ.ม./นาที3.6 ลบ.ม./นาที
ปริมาณการใช้น้ำ0.7 ลบ.ม./ชม0.7 ลบ.ม./ชม
ความกว้างของแผ่น (สูงสุด)550mm730mm
แผ่นที่เหมาะสมPP, PS, HIPS, PET, PVC, PLA เป็นต้นPP, PS, HIPS, PET, PVC, PLA เป็นต้น
แหล่งจ่ายไฟAC 380V, 50Hz, สามเฟส, สี่สายAC 380V, 50Hz, สามเฟส, สี่สาย
พลังที่ใช้50Kw95Kw
กำลังไฟพิกัด100Kw190Kw
พลังงานความร้อน75Kw118Kw
ขั้นตอนขึ้นรูปตัดซ้อนขึ้นรูปตัดซ้อน
มิติL9700*W4600*H2700mmL13000*W4700*H2750mm
น้ำหนักเกี่ยวกับ 9.0Tประมาณ 19.0T
รุ่น
พื้นที่ขึ้นรูป (สูงสุด)
ความลึกของการขึ้นรูป (สูงสุด)
ความหนาของแผ่น
ความเร็วในการขึ้นรูป (สูงสุด)
ความกดอากาศ
ปริมาณการใช้อากาศ
ปริมาณการใช้น้ำ
ความกว้างของแผ่น (สูงสุด)
แผ่นที่เหมาะสม
แหล่งจ่ายไฟ
พลังที่ใช้
พลังงานความร้อน
กำลังไฟพิกัด
ขั้นตอน
มิติ
น้ำหนัก
520 มม. x 400 มม.
110mm
0.2-1.6มม
30 ครั้ง/นาที
0.6-0.8mpa
3.0 ลบ.ม./นาที
0.7 ลบ.ม./ชม
550mm
PP, PS, HIPS, PET, PVC, PLA เป็นต้น
AC 380V, 50Hz, สามเฟส, สี่สาย
50Kw
75Kw
110Kw
ให้อาหาร-ความร้อน-ขึ้นรูป-ตัด-ซ้อน-รีไซเคิล
L8200*W4650*H2670mm
เกี่ยวกับ 9T
520 มม. x 400 มม.
110mm
0.2-1.6มม
30 ครั้ง/นาที
0.6-0.8mpa
3.0 ลบ.ม./นาที
0.7 ลบ.ม./ชม
550mm
PP, PS, HIPS, PET, PVC, PLA เป็นต้น
AC 380V, 50Hz, สามเฟส, สี่สาย
50Kw
75Kw
110Kw
ให้อาหาร-ความร้อน-ขึ้นรูป-ตัด-ซ้อน-รีไซเคิล
L8200*W4650*H2670mm
เกี่ยวกับ 9T
  • ความปลอดภัยสูง
  • ความเสถียรสูง
  • เสียงรบกวนต่ำ
  • พลังงานต่ำ
    การบริโภค
  • อัตราการใช้ประโยชน์สูง
  • อัตโนมัติเต็มรูปแบบ

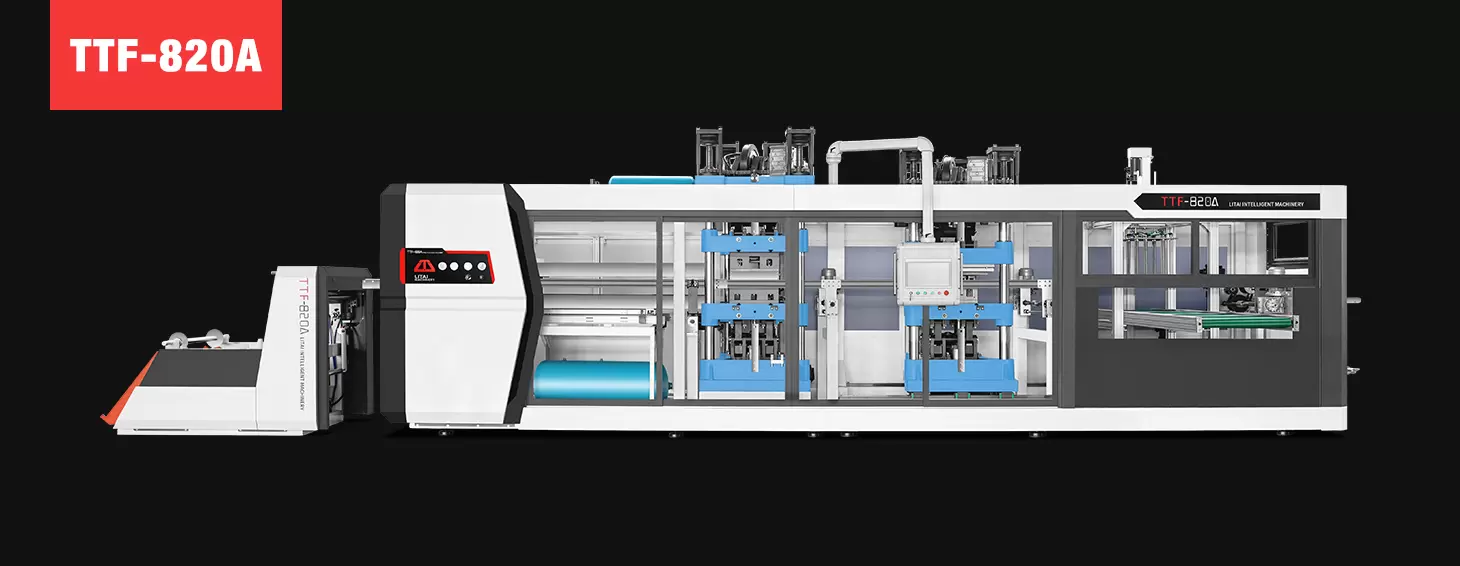

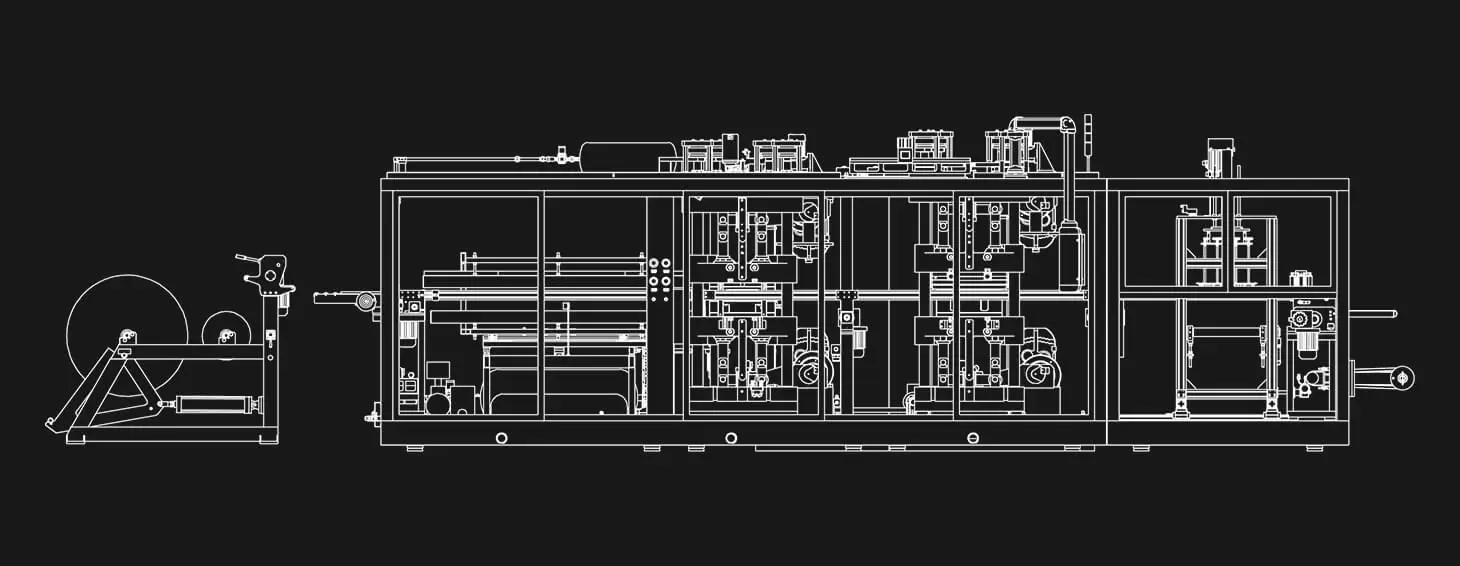

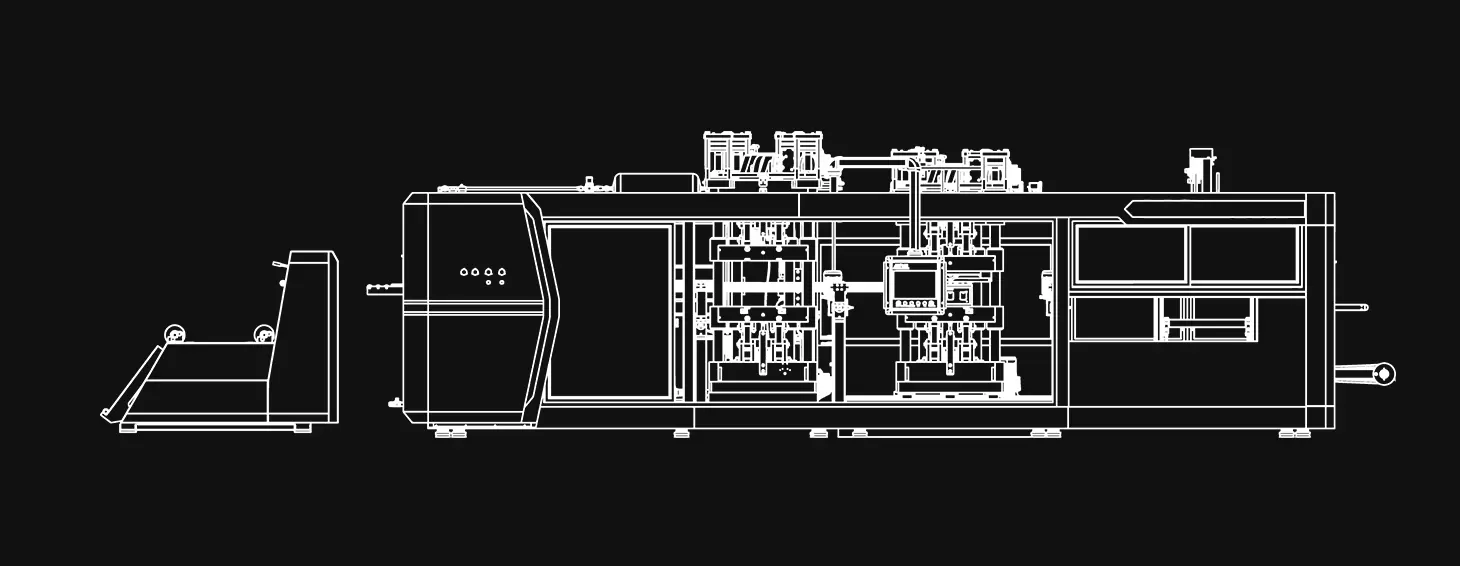

ไดอะแกรมเส้น TTF-820A
แผนผังเส้นของเครื่องขึ้นรูปด้วยความร้อน TTF-820A

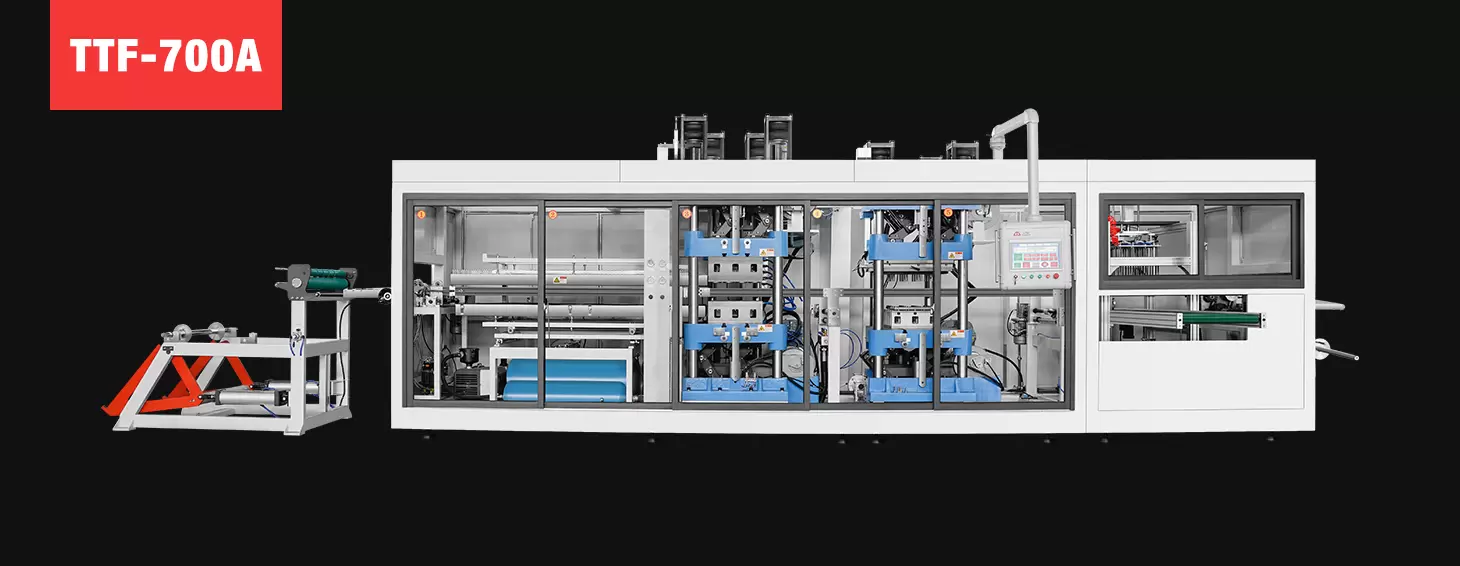

ไดอะแกรมเส้น TTF-700A
Line diagram of TTF-700A thermoforming machine

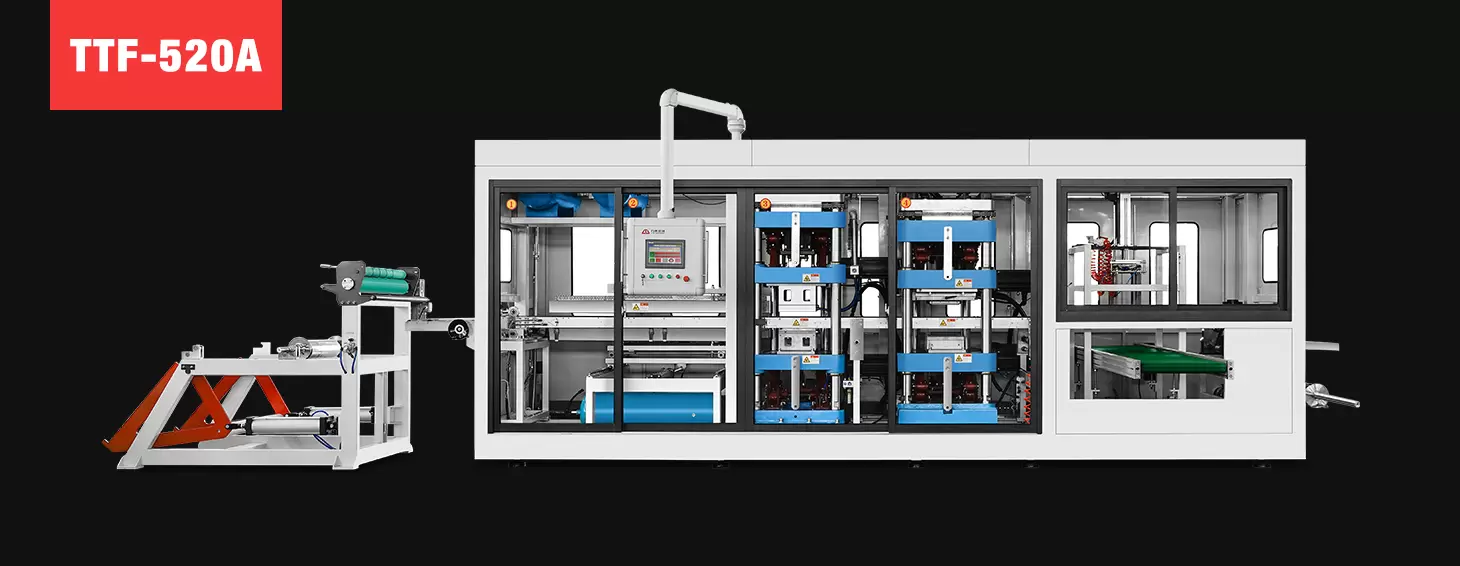

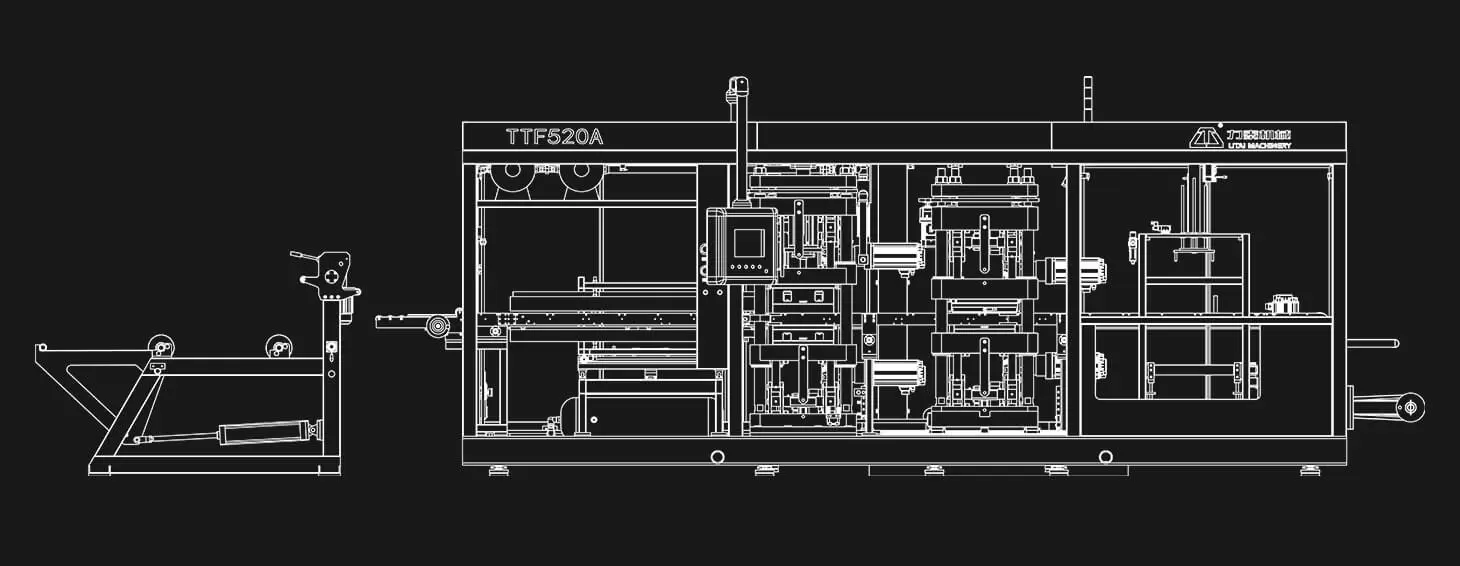

แผนภาพเส้น TTF-520A
แผนภาพเส้นของเครื่องเทอร์โมฟอร์มมิ่ง TTF-520A
แอปพลิเคชัน

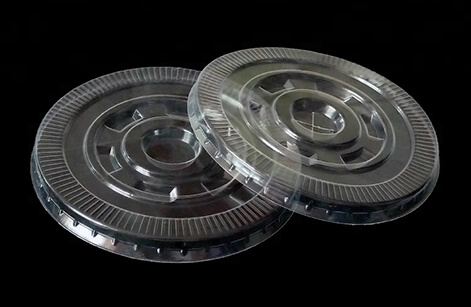

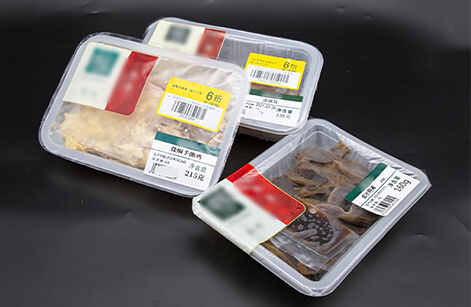

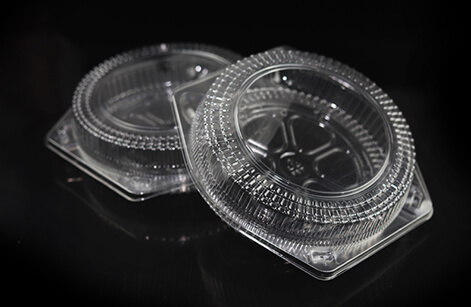

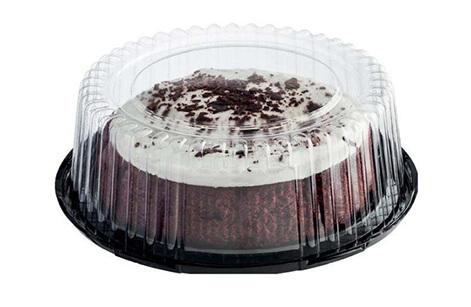

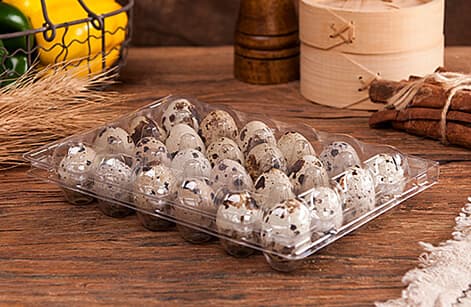

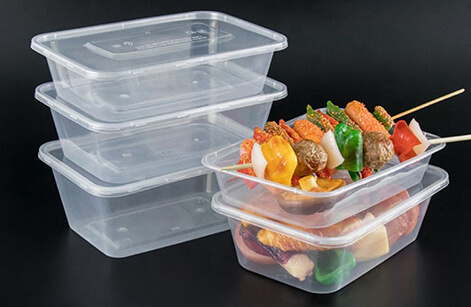

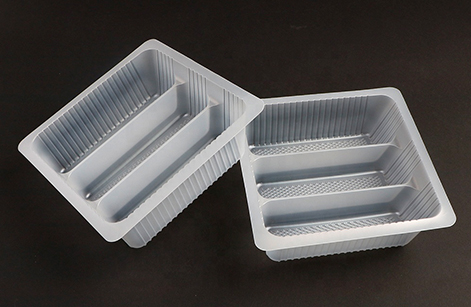

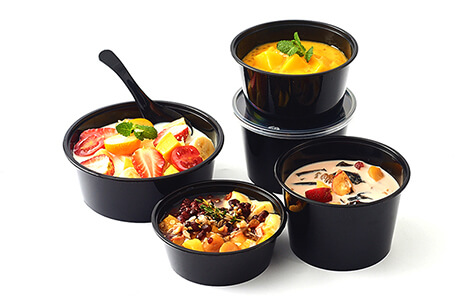

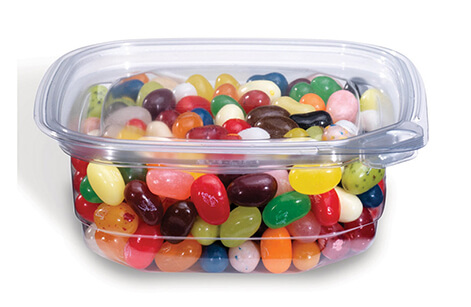

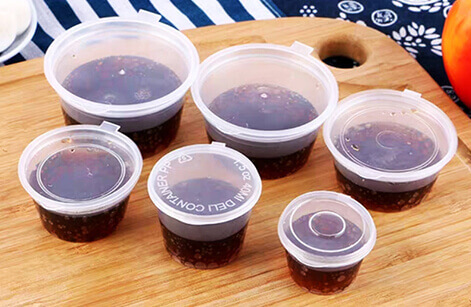

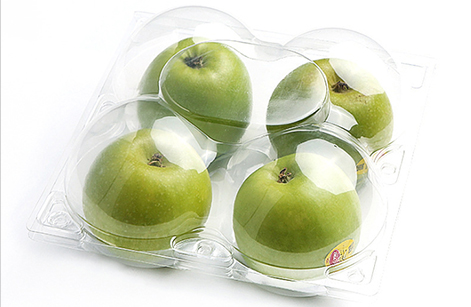

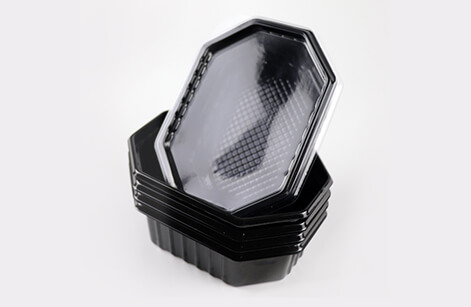

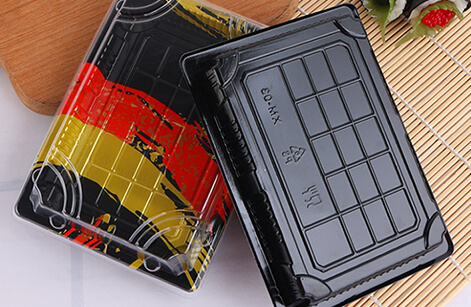

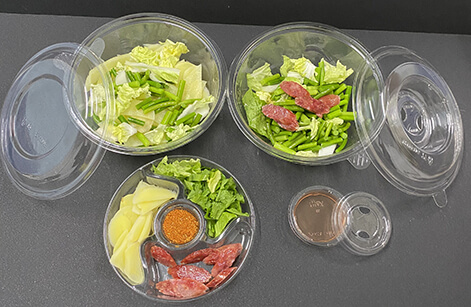

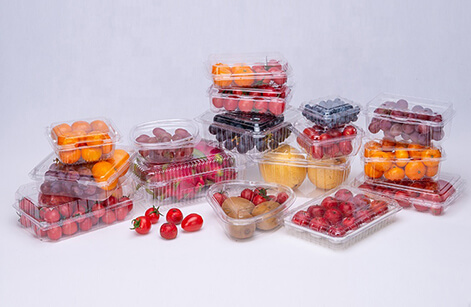

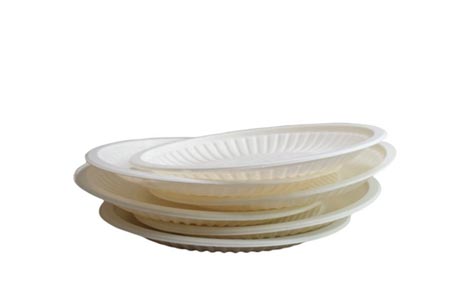

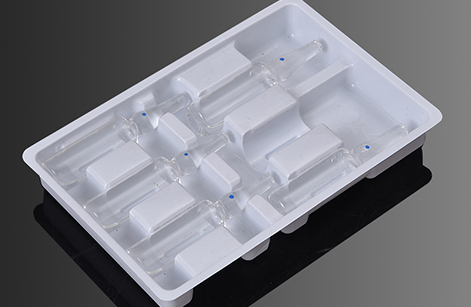

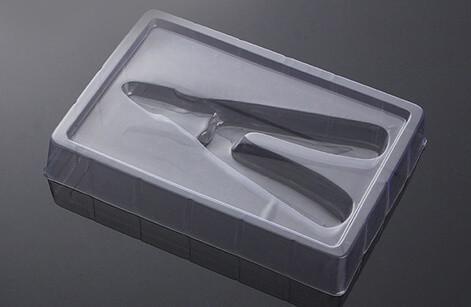

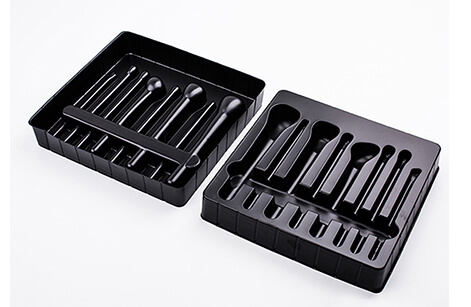

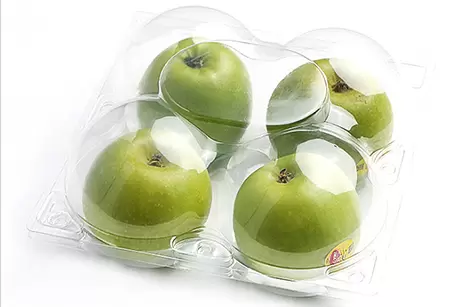

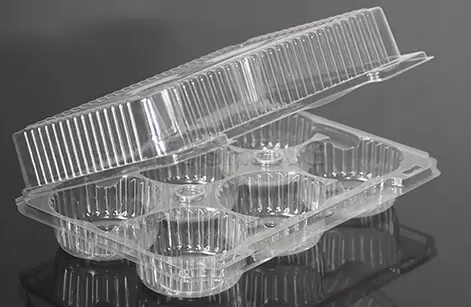

เครื่อง thermoforming แบบอัตโนมัติเต็มรูปแบบ TTF series เป็นผลิตภัณฑ์หลักที่พัฒนาขึ้นล่าสุดของเรา เครื่องนี้รวมการขึ้นรูป การเจาะ การตัด และการวางซ้อนเข้าไว้ในกระบวนการ ใช้กันอย่างแพร่หลายและเหมาะสมกับลูกค้าส่วนใหญ่ที่ร้องขอ สามารถผลิตถาดพลาสติก ภาชนะ กล่อง ฝา ฯลฯ เครื่องจักรขับเคลื่อนด้วยเซอร์โวมอเตอร์อย่างสมบูรณ์ การทำงานที่มั่นคง เสียงต่ำ ประสิทธิภาพสูง คุณภาพสูง.
หน้าจอสัมผัส:
แทร็ก
Detla (ไต้หวัน):
แม่พิมพ์แบบแมน
นวล
เปลี่ยน

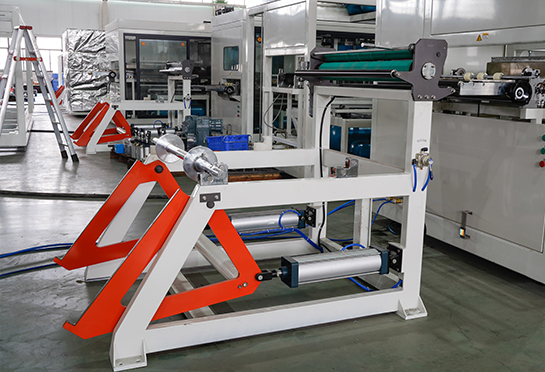

  • การป้อนแผ่นกระดาษ
  • สายพานลำเลียง

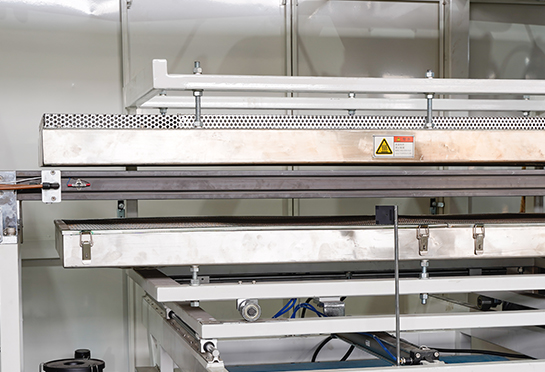

  • ระบบทำความร้อน :
    ทริมเบิล (จีน)

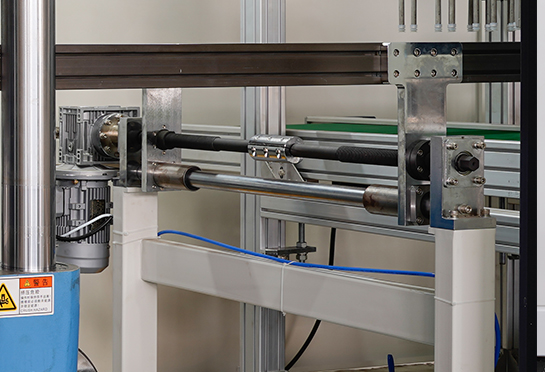

  • ติดตาม:คู่มือ

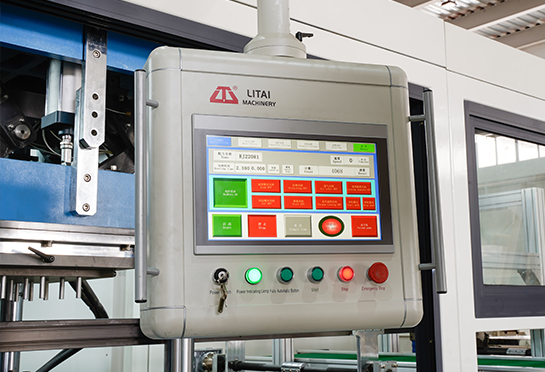

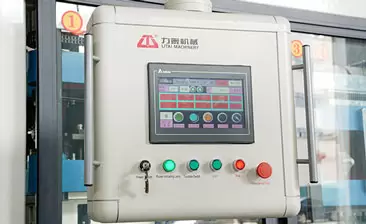

  • หน้าจอสัมผัส:
    เดตลา (ไต้หวัน)
  • แม่พิมพ์แบบใช้มือ
    เปลี่ยน
  • การก่อตัว
  • การตัด
  • การวางซ้อน
  • ความปลอดภัย
    ตัวบ่งชี้
  • สายพานลำเลียง
  • แผ่นสิ้นเปลือง
    การเก็บชิ้นส่วน

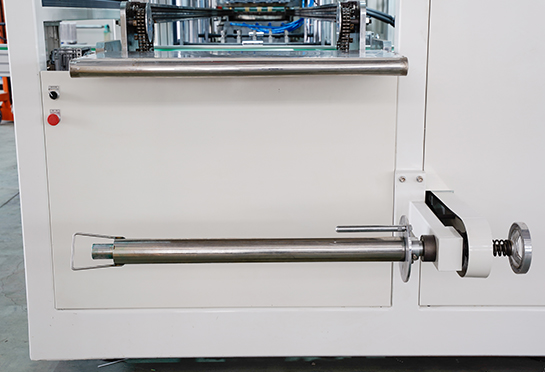

การป้อนกระดาษ

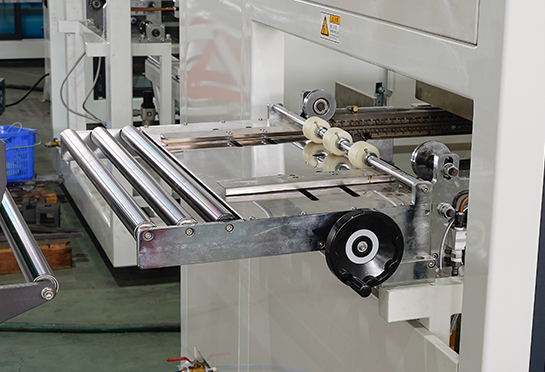

การป้อนแผ่นกระดาษ

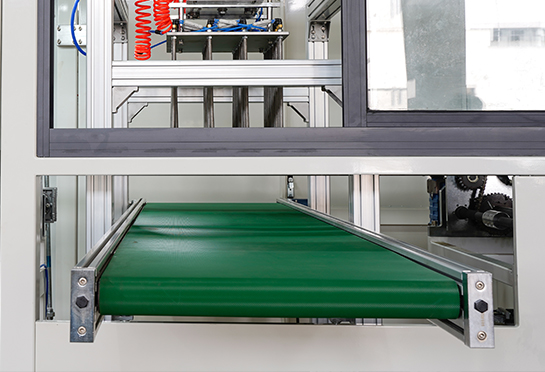

สายพานลำเลียง
สายพานลำเลียง

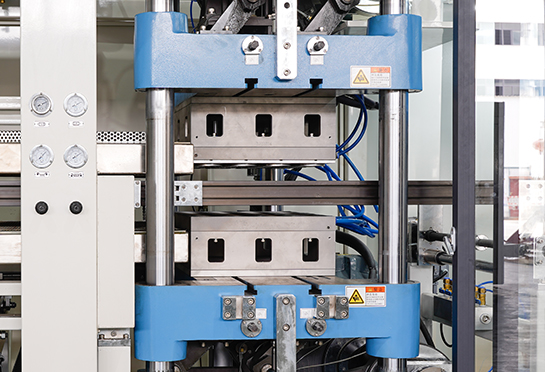

บารอมิเตอร์
บารอมิเตอร์

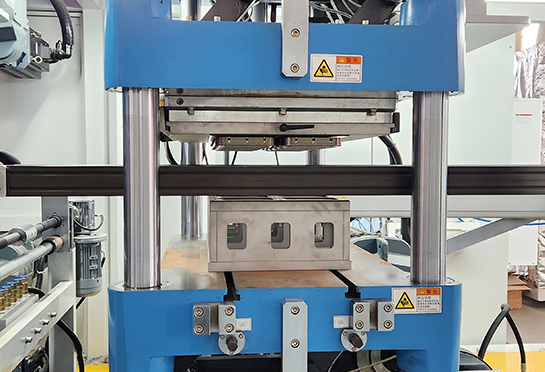

การก่อตัว
การก่อตัว

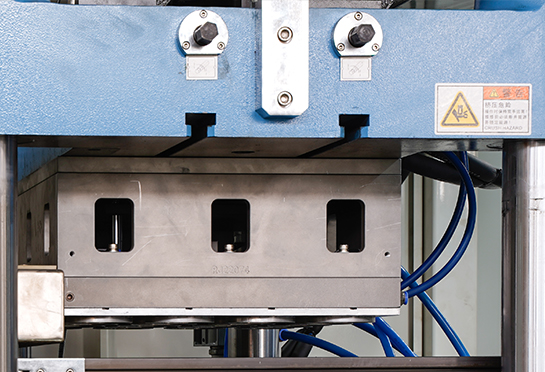

การตัด
การตัด
การวางซ้อน
การวางซ้อน
สายพานลำเลียง
สายพานลำเลียง
ความปลอดภัย
ตัวบ่งชี้
ความปลอดภัย
ตัวบ่งชี้
แผ่นสิ้นเปลือง
การเก็บชิ้นส่วน
แผ่นสิ้นเปลือง
การเก็บชิ้นส่วน
  • การป้อนแผ่นกระดาษ
  • สายพานลำเลียง
  • ระบบทำความร้อน :
    เออร์สไตน์ (เยอรมนี)
  • ติดตาม:อัตโนมัติ
  • บารอมิเตอร์
  • ดึงเซอร์โวขึ้น:
    เดตลา (ไต้หวัน)
  • การก่อตัว

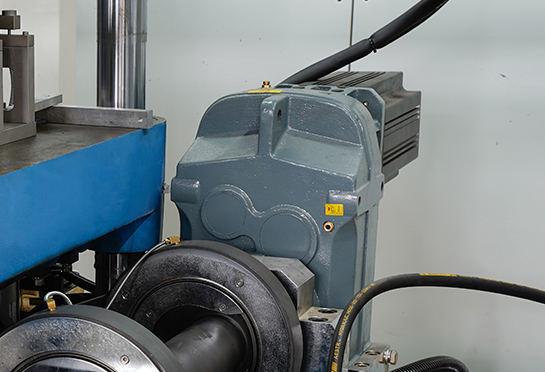

  • กังหัน
  • การเปลี่ยนแปลงอย่างรวดเร็ว
    ของแม่พิมพ์
  • เปลี่ยนด่วน
    ของแม่พิมพ์
  • ปรับอัตโนมัติ
    แม่พิมพ์
  • การตัด
  • หน้าจอสัมผัส:
    ซีเมนส์ (เยอรมนี)
  • ความปลอดภัย
    ตัวบ่งชี้
  • การวางซ้อน
  • สายพานลำเลียง
  • ตัวบ่งชี้ความปลอดภัย
  • แผ่นสิ้นเปลือง
    การเก็บชิ้นส่วน
บารอมิเตอร์ ดึงขึ้นเซอร์โว:
Detla (ไต้หวัน)
ติดตาม: อัตโนมัติ การเปลี่ยนแปลงอย่างรวดเร็ว
ของแม่พิมพ์
ปรับอัตโนมัติ
แม่พิมพ์
เทอร์ไบน์ หน้าจอสัมผัส:
ซีเมนส์ (เยอรมนี)

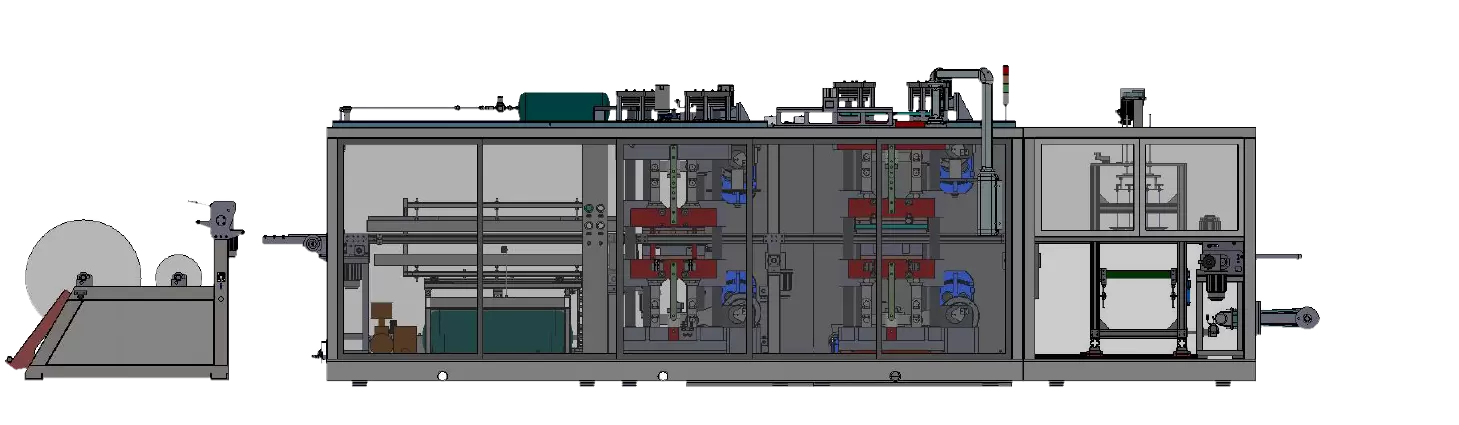

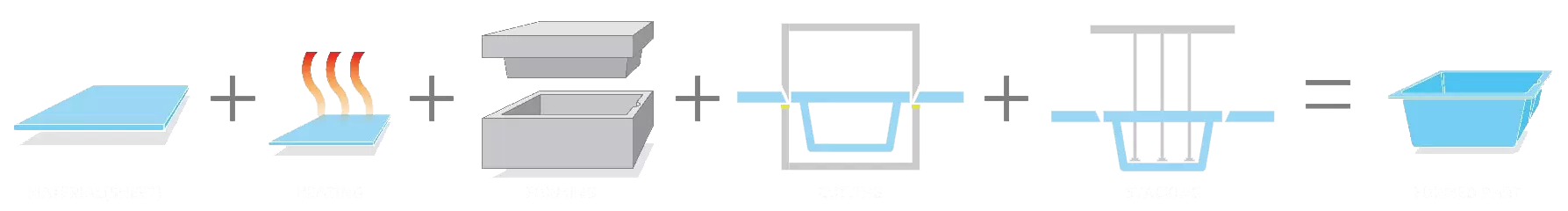

เครื่องเทอร์โมฟอร์มมิ่งสามสถานี โครงร่างของกระบวนการขึ้นรูป

สรุปเครื่องจักร

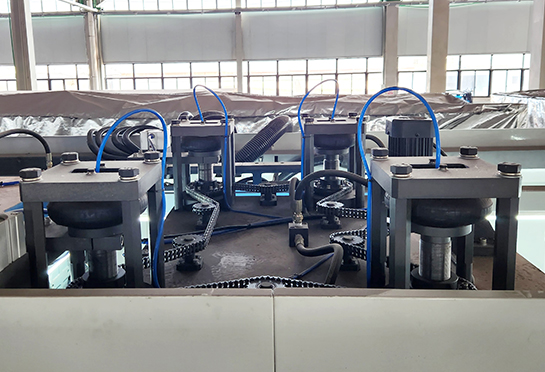

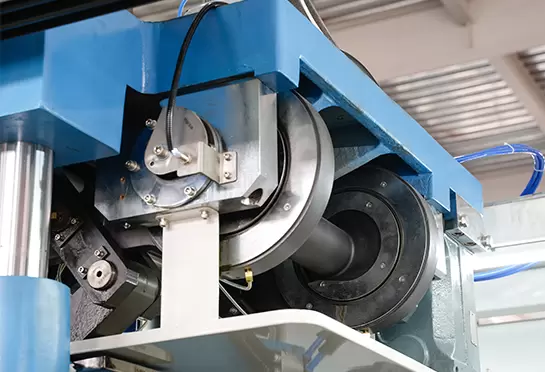

  • ทุกสถานีขับเคลื่อนด้วยโครงสร้างข้อต่อข้อเหวี่ยงแบบนอกรีต

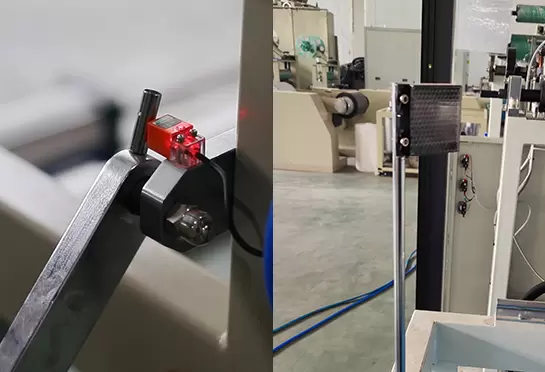

  • ส่วนป้อนและให้ความร้อนมีสวิตช์ optoelectronic เพื่อป้องกันข้อผิดพลาดในการทำงานจากกระบวนการผลิต

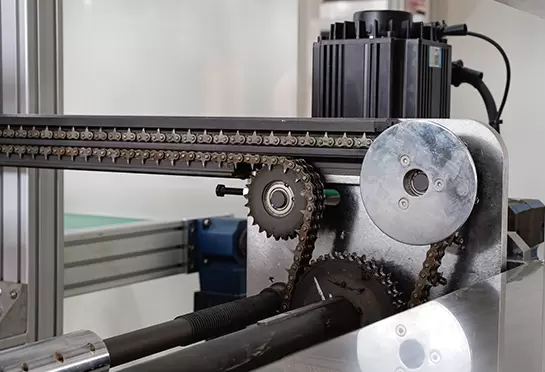

  • โซ่ฟันเลื่อย 65#Mn ช่วยลำเลียงแผ่น รางอลูมิเนียมระบายความร้อนด้วยน้ำ ประหยัดน้ำ

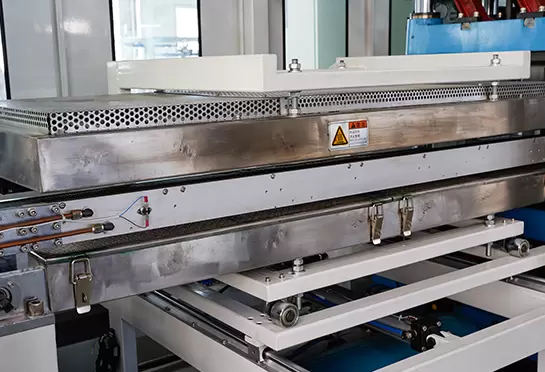

  • เครื่องใช้ระบบอุณหภูมิ PID ซึ่งแสดงความแม่นยำสูง และความทนทานต่อการควบคุมอุณหภูมิ <1℃

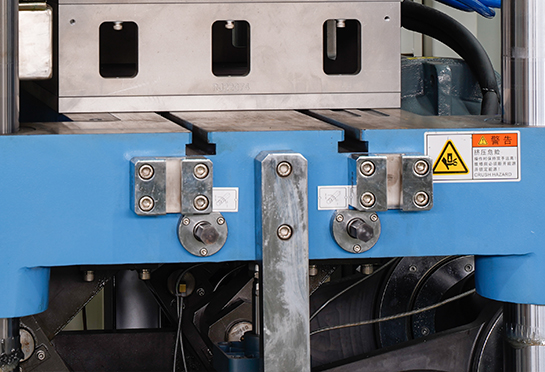

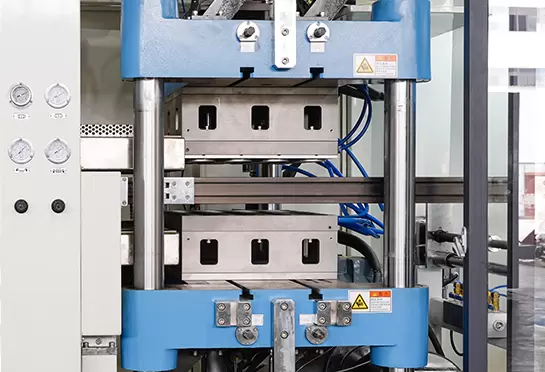

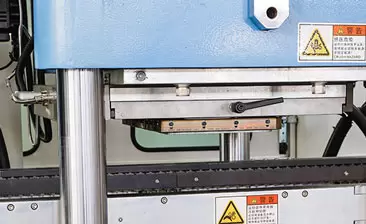

  • มีอุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็วซึ่งช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมาก

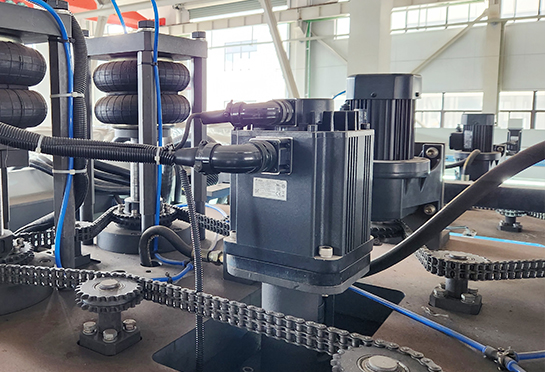

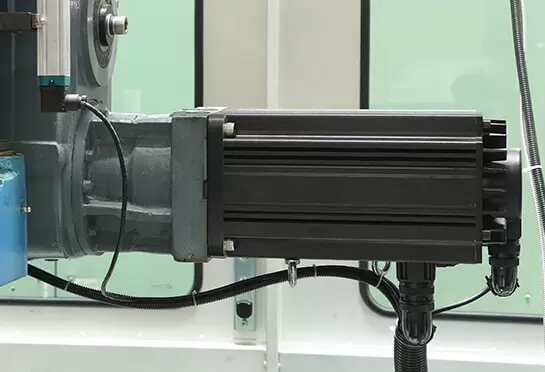

  • เซอร์โวมอเตอร์แต่ละตัวมีการป้องกันโอเวอร์โหลดสำหรับการทำงานมากเกินไปของเครื่อง

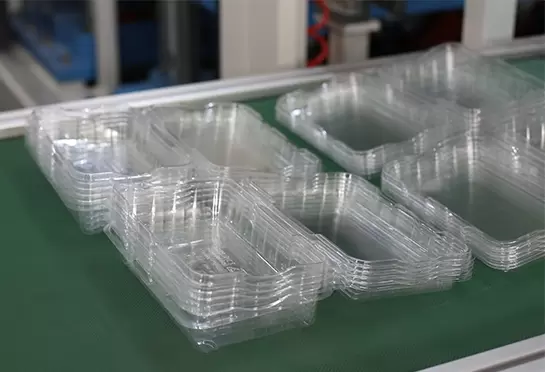

  • barycenter ต่ำและความสูงของผลิตภัณฑ์สำเร็จรูปตลอดจนการทำงานที่มั่นคงช่วยให้ง่ายต่อการใช้งานและการรับชมที่เป็นมิตร

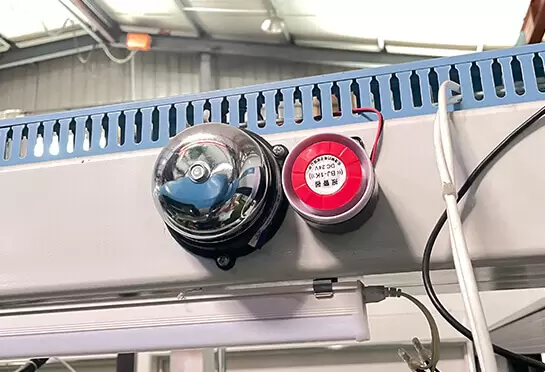

  • มีฟังก์ชั่นปลุกของประตูบานเลื่อน
  • มีอุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็วซึ่งช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมาก
ทุกสถานีขับเคลื่อนด้วยโครงสร้างข้อต่อข้อเหวี่ยงแบบนอกรีต ทุกสถานีขับเคลื่อนด้วยโครงสร้างข้อต่อข้อเหวี่ยงแบบนอกรีต
ส่วนป้อนและให้ความร้อนมีสวิตช์ optoelectronic เพื่อป้องกันข้อผิดพลาดในการทำงานจากกระบวนการผลิต ส่วนป้อนและให้ความร้อนมีสวิตช์ optoelectronic เพื่อป้องกันข้อผิดพลาดในการทำงานจากกระบวนการผลิต
โซ่ฟันเลื่อย 65#Mn ช่วยลำเลียงแผ่น รางอลูมิเนียมระบายความร้อนด้วยน้ำ ประหยัดน้ำ โซ่ฟันเลื่อย 65#Mn ช่วยลำเลียงแผ่น รางอลูมิเนียมระบายความร้อนด้วยน้ำ ประหยัดน้ำ
เครื่องใช้ระบบอุณหภูมิ PID ซึ่งแสดงความแม่นยำสูง และความทนทานต่อการควบคุมอุณหภูมิ <1℃ เครื่องใช้ระบบอุณหภูมิ PID ซึ่งแสดงความแม่นยำสูง และความทนทานต่อการควบคุมอุณหภูมิ <1℃
มีอุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็วซึ่งช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมาก มีอุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็วซึ่งช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมาก
เซอร์โวมอเตอร์แต่ละตัวมีการป้องกันโอเวอร์โหลดสำหรับการทำงานมากเกินไปของเครื่อง เซอร์โวมอเตอร์แต่ละตัวมีการป้องกันโอเวอร์โหลดสำหรับการทำงานมากเกินไปของเครื่อง
barycenter ต่ำและความสูงของผลิตภัณฑ์สำเร็จรูปตลอดจนการทำงานที่มั่นคงช่วยให้ง่ายต่อการใช้งานและการรับชมที่เป็นมิตร barycenter ต่ำและความสูงของผลิตภัณฑ์สำเร็จรูปตลอดจนการทำงานที่มั่นคงช่วยให้ง่ายต่อการใช้งานและการรับชมที่เป็นมิตร
มีฟังก์ชั่นปลุกของประตูบานเลื่อน มีฟังก์ชั่นปลุกของประตูบานเลื่อน
มีอุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็วซึ่งช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมาก มีอุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็วซึ่งช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์ได้อย่างมาก
